聲學信號特別適合此項用途，因為與光學信號不同，聲學信號不需要用戶持續監控，并且如果揚聲器設置合理，便可以在多個房間中正常運作。這不僅包括應用的音頻信號傳輸，還包括麥克風的信息記錄。
關注安全要求
醫療行業的技術應用要符合專門的安全和檢驗法規，由DIN EN 60601-1-8或ISO標準IEC 60601-1-8規定。法規是必不可少的部分，也是必需的。在聲學警報方面，法規特別強調兩個方面：
- 根據不同的音調區分各個設備
- 音調中的諧波分量，幫助操作員通過聽覺找到設備
因此，醫療設備制造商應當在設計周期內盡早參考DIN標準，因為它可能規定了最終應用中必須帶有的一組特定音調和特定聲壓級(SPL)。
選擇合適的揚聲器
有幾個組件可以處理音頻信號。揚聲器、蜂鳴器和麥克風是人機聲學通信的主要元素。主要根據DIN EN 60601-1-8標準規范選擇醫療應用中使用的聲學組件。蜂鳴器僅適合于再現單一固定音調頻率，而揚聲器則能夠在特定頻段上播放許多不同的音調。由于揚聲器用途廣泛，因此適合在大多數應用中使用。
選擇揚聲器時，建議關注需要再現的最低音調和相應的SPL要求。在大多數情況下，頻率將低于500Hz。這些數值已標明在相應揚聲器的規格表中。但是，必須考慮這些數值的測量方法。例如，SPL在很大程度上取決于揚聲器提供的輸入功率以及麥克風捕獲SPL的間隔距離。然而，目前未有設定標準來規定測量SPL的距離。許多揚聲器放置在距離測量設備10厘米或50厘米處。

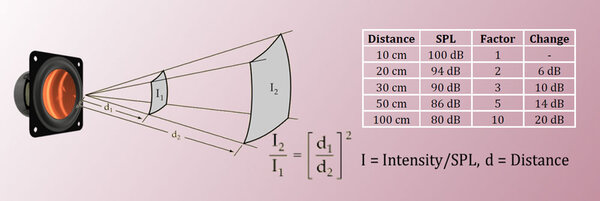

除了這些基本數值外，還必須考慮使用條件：例如，可測量的聲壓會根據距揚聲器的距離而變化。若揚聲器在50厘米處，則聲壓級為86分貝(dB)，當與揚聲器距離增加一倍時，數值僅為80 dB。
例如，將輸入功率從1W增至2W會產生3dB的SPL增益，這樣在50厘米距離處大約有89dB的聲壓級。
因此，在設置揚聲器時，不僅要注意數據手冊中的額定值，而且還要考慮成品設備的日常使用條件，這一點是很重要的。PUI Audio給出了一些基本建議，可能會有所幫助：
- 購買低成本的SPL儀表或下載合適的SPL-App。
- 對環境進行多次測量，以最大程度地減少誤差。
- 建立一個用例以確定實際的工作條件，從而對揚聲器的尺寸進行實際評估。
- 目標值應當比指定SPL高出15至20dB，以便即使在某些距離下也能達到規定的特性。
正確解讀揚聲器的額定功率
除了性能數據外，運行條件還代表著另一個重要的特性值。數據表中指定了所有PUI Audio揚聲器的額定輸入功率和最大輸入功率。
額定輸入功率是揚聲器設計為連續播放運作的基準，而最大輸入功率則描述了揚聲器維持瞬時峰值的能力。
如果揚聲器用于再現連續的純音(正弦波)，則切記不要超過額定輸入功率，否則可能會損壞該組件。

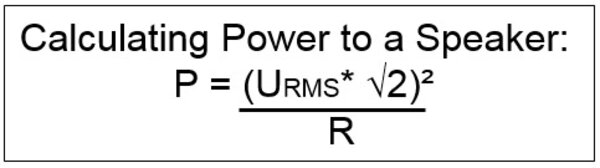

使用施加的峰值電壓來確定揚聲器可以消耗多少功率。使用顯示RMS電壓的萬用表時，將測量值乘以1.414，然后將結果平方，而后將結果值除以揚聲器的阻抗。
示例：
根據公式，施加到8Ω揚聲器的2Vrms測量純音信號會消耗1W功率。
語音和音樂信號不包含純正弦波，因為不會重現恒定的音調。然而，可以使用上述公式進行計算。但是，最好使用示波器來檢查信號，以確保信號的峰值不會超過揚聲器的最大輸入功率。
選擇合適的放大器
使用揚聲器時，放大器是必不可少的，只要注意某些規格，放大器的選擇就很簡單直接。
關鍵標準是放大器在給定的輸入電壓條件和阻抗負載下可以產生多少功率。同時，失真度必須保持在1%以下，以防止組件損壞，這稱為“總諧波失真 (THD) “。

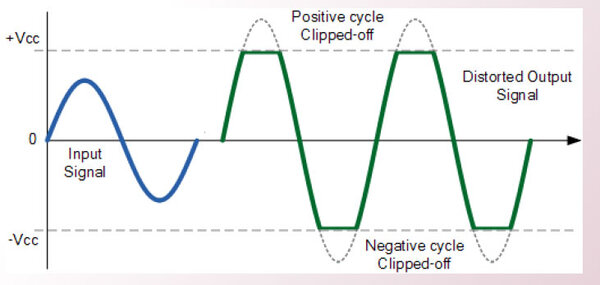

除了造成刺耳的聲音外，失真還會損壞揚聲器。放大器超過1%的失真會使其進入”削波”狀態。在這種情況下，放大器將直流電壓發送到揚聲器，而不是交流電壓，迫使揚聲器到達其外部機械邊界，這會導致將輸入端子連接到音圈的導線斷裂。
對于功率儲備不足的超大揚聲器，也會在一定程度上發生削波效應。4W削波信號也能夠破壞額定功率為5W的揚聲器。根據經驗，PUI Audio建議選擇功率容量為所需功率之兩倍的放大器，以防止組件被削波效應損壞。
PUI Audio是醫療行業揚聲器產品的領先制造商，該公司通過與醫療技術企業數十年的業務合作關系積累了豐富的經驗和專業知識，提供高效的客戶咨詢并參與產品開發。儒卓力的高資歷應用工程師團隊可幫助客戶挑選適合其項目的組件，并在整個設計周期內提供全面的支持。
