目前，業界對功率電感器的要求，明顯不符合傳統電感器的原理：長期以來，SMD鐵氧體電感器是適用于1A以上電流最流行的電感器技術。但是，由于其非常高和非線性的飽和習性，及其相對較大的占用空間，使得專家們開始尋找新的技術，并因此開發出復合功率電感器。

這些適用于100A以上電流的電感器在電源和濾波器應用中提供了廣泛的技術優勢。包含壓制鐵粉的特殊制造工藝最終生產出了與許多領域需要的理想型電感器非常接近的產品。

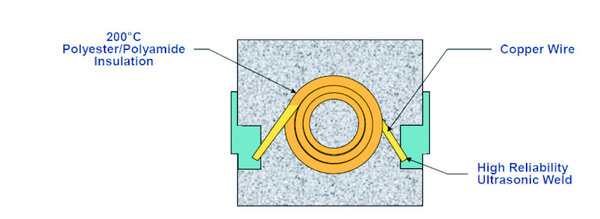

由于鐵粉擁有高飽和磁通密度，有助于降低損耗，從而可以制造芯體更薄的電感器，為更厚的銅繞組提供更多空間。低DC電阻和芯體損耗低還可以減少熱量的產生。

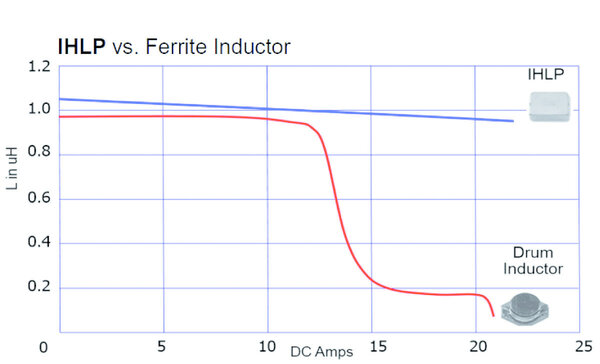

鐵粉穩定的飽和行為能夠防止導致電感下降和微小的電流泄漏，是其主要優點。由于這個優點不受環境溫度和老化效應的影響，可以為廣泛的應用提供可靠的設計。此外，復合功率電感器還提供磁屏蔽設計，能夠改善電磁兼容性和降低干擾。

標準復合功率電感器的外殼尺寸是1212 (3x3mm) 至8787 (22x22mm)。得益于其內部設計， 即便在非常緊湊的部件中，電流也可達到100 A以上。通過采用各種鐵粉復合材料，可以針對特定的客戶要求進行設計并實施，如高達180°C高溫或頻率高達5MHz的存儲扼流圈。

這些SMD功率電感器主要作為DC-DC轉換器的儲能扼流圈和EMC濾波扼流圈，適用于各種應用，特別是汽車和工業電子領域應用。

LED驅動電路可有幾種不同拓?fù)浣Y(jié)構，如降壓型、升壓型、升降壓型及SEPIC設計。廣泛的應用范圍包括車內和車外照明、交通和鐵路信號、照明、個人手電筒及LCD面板背光。

實際上，所有這些應用都可以從Vishay低側高IHLP電感器系列提供的空間節省中受益。電感0.22μH 至100μH的最小型號IHLP1212AB的尺寸，及最大型號IHLP8787MZ的尺寸分別是3x3x1.2mm和22x22.48x13mm。

IHLP系列電場屏蔽功率復合電感器為EMC關鍵應用提供特別新穎的解決方案，在汽車行業尤其普遍。由于其額外的屏蔽效果，這種安裝簡單、經濟高效的解決方案顯著降低了電場的負面影響，通常1 cm降低-20dB。

此外，功率復合電感器還擁有其它新的開發成果，例如Vishay的IHLD電感器系列雙電感器。它們是用于商業和汽車領域先進的D級音頻放大器的理想選擇。由于功率復合電感器的種種技術優勢，這種類型的電感器可以實現高質量數字式音頻系統，不僅失真更少，且占用空間最小。

除此之外，業界還設計出了IHCL電感器系列耦合電感器，在緊湊的封裝中集成了磁耦合高于90%的兩個電感器。它們能夠耐+155°C溫度，電感值高達47μH，用于SEPIC-DC/DC轉換器。

雖然復合技術具有許多優點，但是，常見的錳鋅和鎳鋅芯體的鐵氧體電感器仍然有其用處，特別是用于高頻和低渦流損耗的應用。

它們還被進一步開發用于高功率應用。例如，勝美達（Sumida）已經為汽車LED前燈開發了低側高、高電流電感器系列CDEP15D90 / T150。最近，前燈已經多樣化，有些前燈現在配備了ADB（自適應光速調整）或AFS（自適應前照明系統）。這些系統需要高達大約15A的更高電流。

這些電感器符合汽車可靠性標準AEC-Q200，其結構非常牢固，芯體和線圈可以耐受高達120V DC的電壓。其尺寸是16x16x10mm，規定操作溫度高達+150°C。

如果有足夠空間， 村田電源解決方案（Murata PS）、勝美達（Sumida）和松下（Panasonic）提供的徑向引線蘑菇芯電感器是價格合理的替代方案。它們具有各種尺寸的未屏蔽和磁屏蔽型號。
