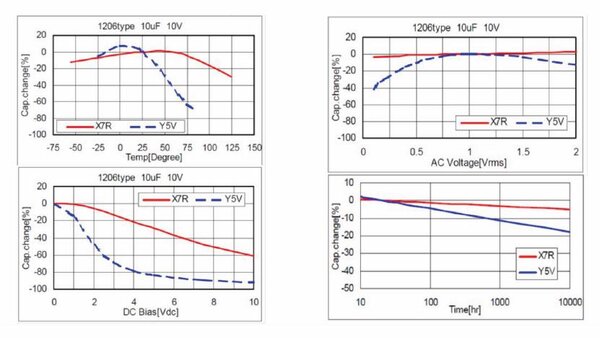

多層陶瓷芯片電容器(MLCC)是當今使用最廣泛的陶瓷電容器之一，這主要?dú)w因于它們?cè)谧畲髽?biāo)稱C值和更低ESR值(等效串聯電阻)方面的優化十分突出。然而，這伴隨著更大的漂移，特別是在直流電壓、溫度和時間方面(圖1)。
現在，2類陶瓷電容器已達到如此高的電容數值，這將反復導致其在運作期間實際電容的誤算。人們通常不知道元件在實際應用中的表現如何，以及它們?yōu)槭裁丛谑┘与妷簳r(shí)變化如此之大，一個與此相關的重要電氣參數就是直流偏壓。
直流偏壓效應
直流偏壓效應可以在實驗室中得到最好的驗證。TDK使用標稱電壓為25V的3216X7R1μF電容進行測試，并將其連接到LCR儀表。這在0V時顯示1μF。如果施加25V電壓，則可以檢測到與標稱電容值相比超過40%的電容損耗。
其原因在于陶瓷電容器的實際結構：它們的介電材料是從鈦酸鋇獲得的，鈦酸鋇是一種鐵磁性材料，其分子附著在結構鋇2 +、氧2 -、鈦4 +上。在這種情況下，鈦位于中間。該分子結構在高于居里溫度(約+ 125℃)時具有立方晶體結構，在低于居里溫度時則變?yōu)樗姆骄w結構。這會產生稱為偶極子的極性，其中軸的一側較為正，另一側較為負。
在沒有施加直流電壓的情況下，沒有電場，偶極子在整個晶體結構中隨機排列(自發極化)。同時，介電常數高，這也導致高電容。如果現在施加低直流電壓，則電場會由于極化而影響一些偶極子。它們開始與電場平行排列，從而降低了電容。

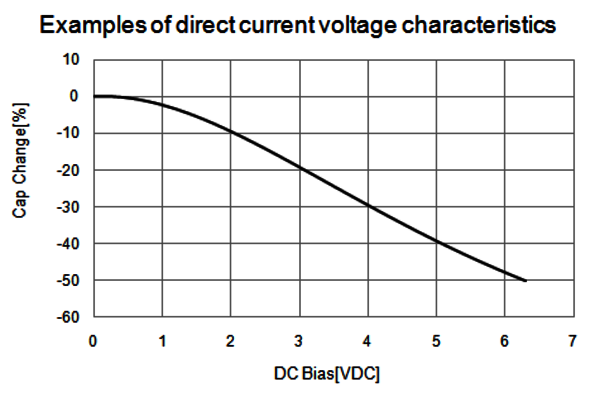

如果施加更高的直流電壓，則幾個偶極子自身會與電場平行排列，并且電容會持續減少。當標稱電壓施加到電容器時，電容水平可能會從標稱電容水平下降多達50%或更多(圖2)。
直流偏壓對2類陶瓷電容器電容的影響是無法避免的，但是有辦法應對。
改善電路設計
通過比較2類電容器的幾條直流偏壓曲線，可顯示出能夠降低應用中影響的幾種可能性：
使用具有1nF和標稱電壓為16 V的電容器，電容在10 V時降低了近9%，在16 V時降低了21%。對于某些設計而言，這已經是不可接受的情況。使用標稱電壓為25 V的相同電容器，，電容在10V時僅下降2%。
這是因?yàn)樘沾呻娙萜髦械慕殡妼釉谳^高的標稱電壓下較厚，較厚的電介質意味著電場較弱，其對偶極子的影響也較少。
在10 V時，相同封裝尺寸的470 pF電容的電容變化僅為0.6%。如果設計允許其中兩個電容并聯連接，由于較低的電容值允許較厚的介電層，這將是直流偏壓效應的可能解決方案。
有時，具有相同電容值的電容器也可使用較大的封裝，它們通常還具有較厚的介電層，因此具有更好的直流偏壓行為。
實際示例：不考慮直流偏壓
用一個實際的例子來說明如果在應用中未考慮直流偏壓會出現什么情況：一位客戶使用08054.7 μF X5R多層陶瓷電容器，電壓為25 V，標稱容差為10%，測量參數為1 V eff 下1 kHz?？蛻舯г菇M件有缺陷，因?yàn)樗鼈兊腃值在14.5V時僅為1 μF左右，而不是與“黃金”樣品一樣的大約1.5 μF。這導致15 V時的紋波信號，從而引起IPM驅動器電源的欠壓和MOSFET換向不良，最終導致電機繞組出現過電流。

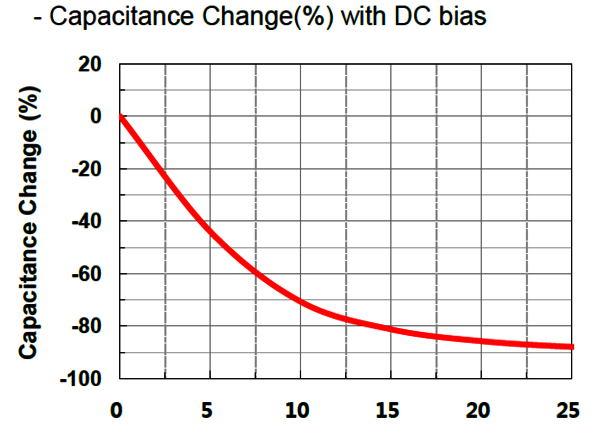

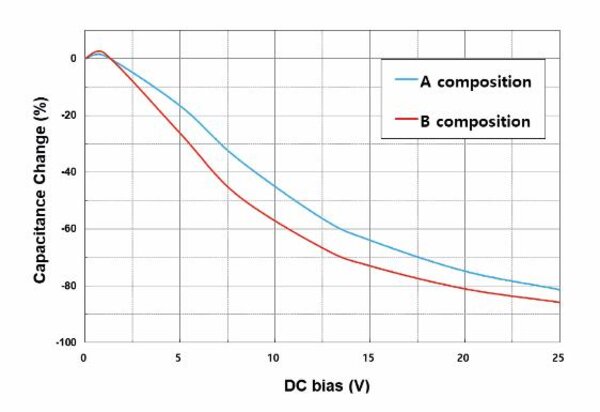

結果顯示電容器制造商使用了兩種不同的原料混合物來維持供應電壓的可靠性。在14.5 V時，一種混合??物顯示數值約為 1μF，另一種則約為 1.5μF。換句話說，兩者都符合特征數據(圖3和4)?？蛻魻?zhēng)執的地方在于使用具有較高數值的??組件來進行偏壓測試，而并未檢查差異原因，或者考慮相應的一般圖表。應用中的閾值大約為1.25μF。最初，客戶恰好收到具有較低直流偏壓的元件，當客戶最終收到直流偏壓特性更明顯的元件時，這些元件會表現出電路的不良行為。
結論
該示例表明，在短缺情況下，了解和考慮應用中各項功能的實際要求以及MLCC的行為尤為重要。必須注意：哪個實際電壓是必要的？在實踐中需要考慮哪些溫度？ 有效電容值的閾值在哪里？ 如有疑問，開發人員應尋求電容器制造商或分銷商的建議，特別是如果與特性數據和圖表存在相對明顯的偏差時，因?yàn)榕c規范數據相比，這些都是難以保證的。
在這種情況下，特別建議使用電容器的直流偏壓曲線進行預先檢查，電容對于實際工作電壓是否可接受。如果不是這種情況，可以通過三種方式最大限度地減少電容損耗：
- 并聯兩個或多個電容值較低的電容器
- 選擇具有更高標稱電壓的電容器
- 使用具有更大封裝的電容器。
這三種方法通常都具有較厚的介電層，有助于最大限度地減少由于直流偏壓引起的電容損耗。這可以避免技術上的問題，還可以為開發人員提供更多選擇。
