隨著智能手機的普及，通過智能手機可聯通和控制的家居設備范圍也越來越廣泛，其中一項重要應用是采用智能手機進行智能門鎖的監測和控制。一般來說，用智能手機監測和控制智能門鎖可通過特定的App或者藍牙等方式實現手機和門鎖之間的通信，但重要的是要正確監測門鎖所處的狀態，以便為用戶提供更可靠的安全保證，同時也可使手機完成進一步的操作。

本文以Littelfuse 的Reed系列傳感器為例，介紹其在智能門鎖方面的廣泛應用，其中包括采用Reed傳感器監測門和門把手的上鎖狀態，以及是否雙重上鎖，同時還能監測使用鑰匙開鎖/閉鎖狀態，相應的狀態信息通過發送到用戶的智能手機上，讓用戶隨時能夠檢查家里的大門是否處于安全上鎖狀態，同時也幫助用戶在回家/離家的時候方便地打開/關閉門鎖。

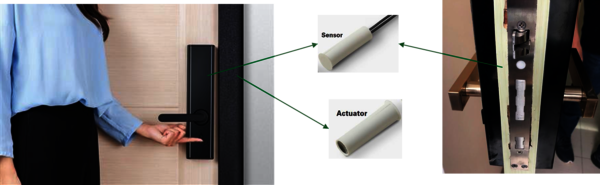

開鎖/閉鎖狀態監測

Littelfuse 的Reed系列傳感器可以安裝在門鎖內部，而啟動器則安裝在門框里對應傳感器的位置。當門處于關閉狀態時，如果傳感器由傳動裝置啟動，能夠提示發出“開鎖”信號，從而實現開鎖。當門處于打開的狀態時，傳感器則遠離傳動裝置，能夠提示發出“閉鎖”的信號，從而實現閉鎖大門。

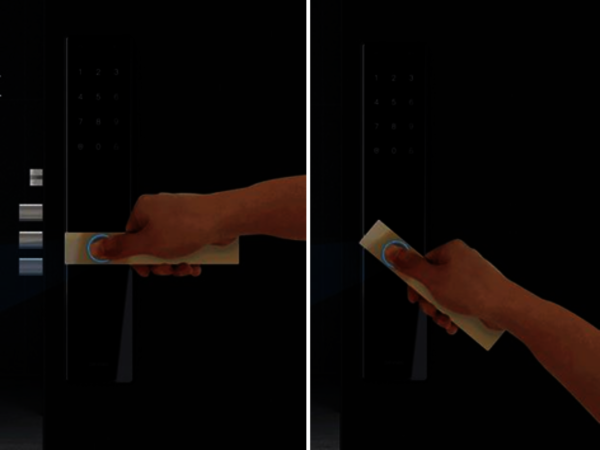

門把手開鎖閉鎖狀態監測

門把手的旋轉結構里安裝有一塊磁鐵，當門把手處于水平位置時，磁鐵會靠近Reed傳感器，傳感器因此被磁鐵啟動轉為“開”的狀態，也就是門把手處于水平位置時，門鎖被鎖上。相反，當轉動門把手，磁鐵遠離傳感器，傳感器的狀態則為“關”，此時門把手處于偏離水平的旋轉位置，門鎖被打開。

雙重上鎖狀態監測

雙重上鎖旋鈕裝置里安裝有一塊磁鐵，當雙鎖旋鈕處于垂直位置時，磁鐵遠離傳感器，傳感器處于“關”狀態，此時門并未雙重上鎖。當雙鎖旋鈕旋轉至水平位置，磁鐵靠近傳感器，傳感器的狀態轉為“開”，意味著門已經被雙重上鎖。

鑰匙開鎖/閉鎖狀態監測

磁鐵安裝在旋轉軸上，傳感器則被安裝在PCBA。當使用鑰匙開鎖時，將鑰匙插入鎖孔并順時針旋轉，磁鐵也會隨著旋轉順而啟動傳感器至“開”的狀態，即意味著門鎖被打開。當鑰匙逆時針旋轉，磁鐵則遠離傳感器，傳感器狀態為“關”，意味著門鎖已鎖上。

針對目前比較流行的智能門鎖應用，Littelfuse 擁有一系列專門設計的傳感器產品，如適用于開鎖/閉鎖狀態監測的Firecracker Reed 系列傳感器和傳動裝置59040+57040、59025+57025和59022+57022，F(xiàn)lange Mount 系列傳感器和傳動裝置59140+57140、59145+57145，Littelfuse還可提供定制化的各種傳感器和傳動裝置，以滿足不同客戶和不同應用場所的使用要求。此外，針對門把手開鎖/閉鎖、雙重上鎖、鑰匙開鎖/閉鎖的狀態監測，Littelfuse 的表面貼裝整體成形（Surface mount Over mold）Reed 59170、59165、59166 系列傳感器和表面貼裝裸片（Surface mount bare）Reed 開關MDSM 10R、MDSM 4R等都是非常理想的選擇。
