在功率電子領域，要求在電壓更高的情況下開關性能更出色。為工業電機控制系統、可再生能源發電和電動汽車等應用選擇組件時，空間要求、重量和效率也是關鍵因素。目的是在最大程度地提高應用品質的同時，也最大程度地降低成本和工作量。

雖然硅二極管通常是這些選擇的標準產品，然而，使用碳化硅材料的組件具有明顯的優勢，特別是在600 V以上電壓的應用中。由于電路應用中的高性能組件始終使用脈沖電流，因此它們還需要考慮開關損耗以及反向恢復電流產生的電磁干擾(EMI)。

開關損耗和正向電壓損耗

每個開關過程(例如，打開或關閉組件時)都會產生開關損耗。隨著開關頻率的增加，相應的損耗也隨之增加，因此系統的整體功率損耗也隨之增加了。這就是為什么當開關頻率較高時，系統的總體功率損耗中的很大一部分是來自于開關損耗。如果在這些應用中使用硅組件，便會出現高功率損耗和產生熱量，將會要求限制負載電流或?qū)嵤┌嘿F的冷卻措施。

就網絡頻率而言，正向電壓損耗起著更大的作用，而當開關頻率達到幾百赫茲以上時，所產生的開關損耗將占據主導地位。

反向電壓很高時，反向電壓損耗也起著作用，特別是在高溫下。碳化硅肖特基(SiC Schottky)二極管在這些情況下是理想的選擇，因為它們的反向恢復電流非常低，反向恢復時間也較短，這可以大大減少相關的能量損耗。

計算總體損耗的公式如下：

Pl = Ps + Pt + Pr    (開關損耗+正向電壓損耗+反向恢復損耗)

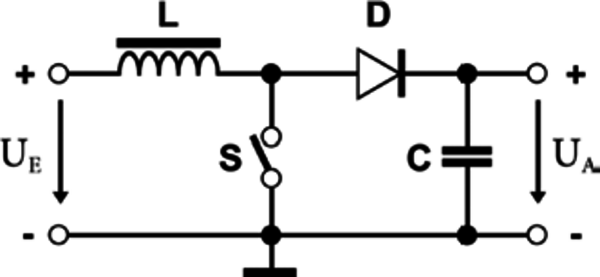

在正向偏壓下，二極管的功率損耗隨著正向電流上升而增加；在反向偏壓下則保持恒定。因此，在升壓器中，碳化硅肖特基二極管的泄漏電流(IR)占據了總損耗的重要部分，而輸出電流很低。

另一方面，在高電流下，正向電壓(UF)是主要因素。由于肖特基二極管的大部分時間都處于反向偏置工作，因此反向恢復電流會對二極管的功率損耗產生重大影響，因此僅僅保持二極管的正向電壓盡可能低是不夠的?？紤]串聯IR和UF并評估它們?nèi)绾斡绊懚O管的總損耗，具有很大的意義。

升壓器的輸出電壓越高，接通時間越長，肖特基二極管保持反向偏置的時間就越長。使用肖特基二極管降低正向電壓會增加殘余反向電流，因此有必要找到理想的二極管選擇。

因此，在選擇二極管時，必須使正向電壓損耗、開關損耗和電荷最小化，同時還要使擊穿電壓和軟換向最大化，這一點至關重要。為了確保良好的能源效率，考慮總體功率損耗而不是單個模塊參數，通常使用肖特基二極管是更合情合理的方法。

由于其較低的開關損耗，并且在關閉二極管時不存在反向電流尖峰，因此碳化硅肖特基二極管的效率要比硅二極管高得多，相應地也減少了無線電干擾，并改善了整個系統的電磁行為。

工作溫度和散熱設計

散熱設計在功率電子系統中起著關鍵作用，以確保高功率密度，從而可以實現更緊湊的電力系統。在高電流下，硅肖特基二極管容易產生過多的熱量。高熱量和高泄漏電流(IR)的結合會導致封裝和環境溫度的升高。因此，不正確的散熱設計可能會產生無法散發的熱量，結果可能導致熱失控，即熱量的快速累積，可能會損壞組件，甚至可能損壞整個系統。

碳化硅肖特基二極管的溫度關系與硅肖特基二極管的溫度關系存在很大的差異。碳化硅的熱導率幾乎是硅的三倍，這使得碳化硅非常適合更高的工作溫度。當使用碳化硅功率半導體工作時，較少的熱損失也帶來了更高的效率和更小的散熱片，從而減低了應用產品的空間要求及其重量。

在較高溫度下，當正向電壓(Vf)隨著工作電阻而增加時，這有助于防止熱失控，從而使得碳化硅肖特基二極管也可以并聯連接使用。由于其正溫度系數，它們也比硅二極管更適合于高壓下的并聯電路。

功率因數校正

歐洲標準EN 61000-3-2規定了公開出售的有功功率設備的電源電流諧波含量的限制，還定義了功率超過75 W的限制和例外。實際上，這意味著在許多情況下，基礎AC/DC轉換都不允許使用帶有后續濾波功能的橋式整流器，因為這種情況下的電源電流是脈沖式的，并且諧波含量較高。使用稱為功率因數預調節器或功率因數校正器(PFC)的升壓器，可使其大致保持為正弦波。

對于性能非常高的PSU，連續導通模式控制器(CCM-PFC)是首選的有源拓?fù)?，此設計對反激二極管有以下要求：

?低反向恢復時間/電荷(trr/Qrr)，以減少MOSFET的導通損耗和二極管的開關損耗

?低正向電壓(Vf)，以減少傳導損耗

?柔和的反向恢復曲線，可減少電磁輻射

因此，在這種情況下，碳化硅肖特基二極管是理想的解決方案。

最適合各種應用的最佳二極管

硅二極管是低壓應用的首選。另一方面，在600 V至1200 V的高壓應用中，碳化硅二極管具有明顯的技術優勢，因此成本更高也是值得的。在200–600 V電壓范圍內，開關頻率和電流是關鍵因素。碳化硅二極管在各種應用中都需要，包括用于電動汽車和車載充電器(OBC)的充電站，用于電動和混合動力汽車的功率轉換器，開關模式電源單元和PFC電路，以及用作電感器和MOSFET/IGBT的反激二極管，還有用作太陽能和風能的DC/AC轉換器中的逆變器。

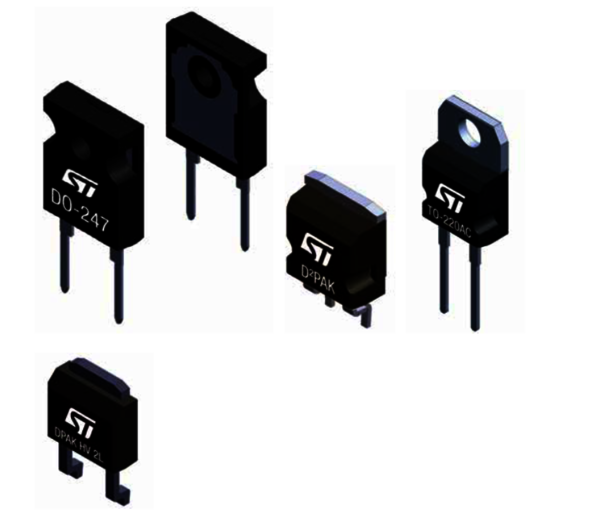

儒卓力提供來自意法半導體的超快速高壓二極管。它們是成本敏感型應用的理想選擇，并且具有低正向電壓，適合用于交流整流橋的輸入。這些STTHxx 硅二極管設計是用于600 V至1,200 V的電壓范圍且電流容量為5A至30A。

具有碳化硅襯底的肖特基整流二極管STPSC10H12則具有低的正向電壓和1200 V的額定電壓，這要歸功于該材料的帶隙較大。由于采用了肖特基設計，因此在關斷期間沒有反向恢復時間，并且振蕩趨勢可以忽略不計。它們的最小電容關斷行為與溫度無關。碳化硅二極管STPSC10H12特別適合在PFC和次級應用中使用，并在硬開關條件下可以提高性能。此外，它在–40°C至+ 175°C結溫范圍工作。還提供STPSC10H12-Y形式的汽車使用AEC-Q101認證型款，該型款產品也支持PPAP。

意法半導體的STPSC10H12 碳化硅二極管特別適合在PFC和次級應用中使用，并在硬開關狀況下可以提高性能。
