電源是每個電氣系統的心臟，然而，若非到了最后一刻，它往往會被忽視。選擇合適的電源似乎是一項簡單的任務：選擇具有適當輸出電壓和功率，且價格最優惠的電源設備。但是，為了最終得到滿意的解決方案，你需要仔細查看更多細節。

通過寬輸入范圍應對變化的標稱電壓

通常，電源由公共電源或工業供電網供電。在極少數情況下，也使用發電機。來自公共干線的標稱電壓通常是標準化的。雖然歐洲的標稱干線電源電壓為230 V AC/50 Hz ±10%，但歐洲以外還有許多其它標準。在美國，120 V AC/50 Hz是常見的，而在中國，墻壁插座電源為220 V AC/50 Hz。理想情況下，所選電源應覆蓋所有這些標稱電壓及其邊界范圍。這要求電源工作電壓范圍為85 V AC至264 V AC。但是，仔細查看數據表便會發現值得留意之處。即使選定的電源在230 V AC標稱電壓下能夠提供超過90％的極好效率，但在120 VAC電壓下的效率可能僅為70％。

效率對使用壽命的影響

在比較各種效率數據時，一個或兩個百分點看起來不是顯著的差異，這個數字也不會幫助實現任何重大節能。然而，這幾個百分點可以產生巨大的差異。例如，如果比較一臺效率為90％的設備和一臺效率為92％的設備，乍一看似乎沒有大的偏差。但是，如果考慮由此產生的損耗，一個電源只有8%，另一個則為10%。因此，具有92%效率的裝置作為熱量而損耗的能量較另一個電源少了五分之一。有時，這個小小的差異便足以省去強制冷卻，從而幫助節省寶貴的空間。

然而，更重要的事實是，較少的熱量產生對系統的使用壽命會產生積極影響，因?yàn)檫@直接影響系統的預期壽命。瑞典化學家Svante Arrhenius早在1889年便發現了化學反應速率與溫度之間的關系，Arrhenius方程提供了一個經驗法則，即溫度每升高10°C，失效概率便會增加一倍。換句話說：預期壽命減半，這意味著效率提高兩個百分點，便有助于顯著延長開關模式電源單元的預期壽命。

平均故障間隔時間(MTBF)  - 計算可靠性

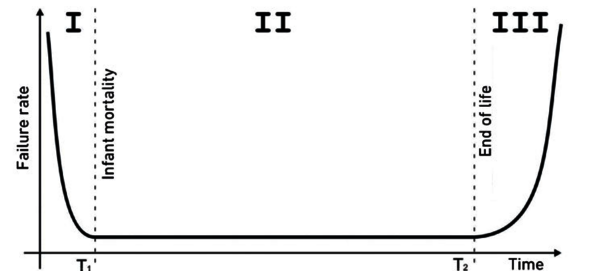

開關模式電源單元的可靠性與平均故障間隔時間 (MTBF)密切相關。通過所謂的“浴盆曲線”(圖1)可以很好地說明MTBF的重要性。這可分為三個部分：早期故障、使用壽命故障和壽命終止耗盡故障。MTBF僅涵蓋中間部分，即它不包括“早期死亡率”或耗盡的影響。這很容易解釋為什么電源的MTBF通常聲稱在幾百萬小時。MTBF也可以根據各種標準來確定。最常見的是MIL HDBK 217F，Bellcore TR-NWT-000332和被稱為“西門子標準”的SN29500。在某些情況下，這些計算方法的結果差異很大。因此，比較MTBF值時，重要的是確保它們是根據相同的標準并在相同的條件(例如環境溫度)下確定的。

然而，這些方法的一個共同點是，整個開關模式電源單元的MTBF是由各組件的數值的總和計算出來，這就是“組件數量”對MTBF值具有決定性影響的原因。簡單的開關模式電源單元通常具有明顯更高的MTBF值。然而，這并不一定意味著它的可靠性更高。

總之，MTBF是對類似設備可靠性的良好比較參數，但是，無法讓用戶對預期壽命做出任何陳述。這只能通過廣泛的測試來實現。

經過測試的可靠性

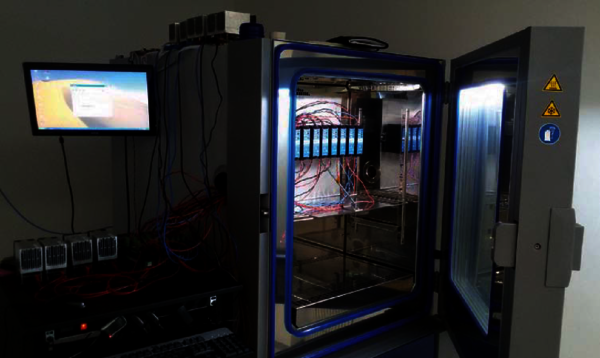

在96小時測試后可以做出第一個陳述， 這種高度加速的應力測試(HAST)在確定的環境條件(例如+85°C/95%相對濕度)下在氣候室中進行，作為所謂的儲存測試(即測試樣品不在運作中)。在測試之前和之后，根據測試樣品的數據表參數來測量它。

基于這些差異，可以得出關于使用壽命的結論。在上述條件下的96小時測量，對應長達7 ?年的24/7運作。此外，通常還會進行一次1000小時測試，任選作為儲存測試(例如+85°C/50%相對濕度)或壽命測試(即測試樣品在運行中測試，在最大允許環境溫度下)以驗證結果。

即使在低負載范圍內也能保持穩定效率

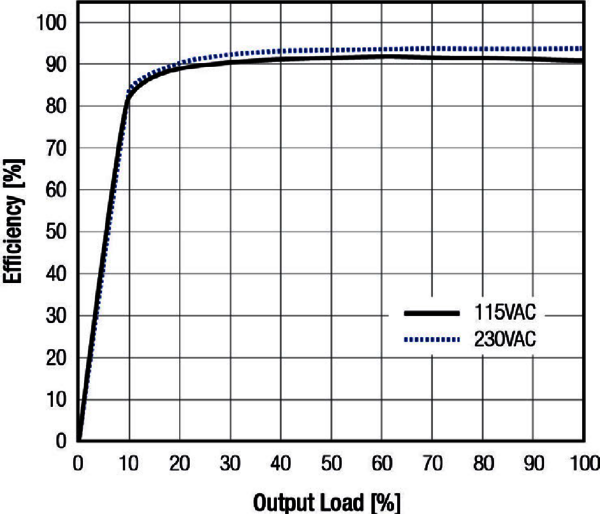

另一個重點是在各種負載條件下的器件行為。通常，數據表中只指定滿負載下的數值(如果有的話)。然而，這并不是很有意義，因?yàn)殚_關模式電源單元經過設計，在接近標稱輸出時達到最佳效率。例如，當負載減小時，它們的效率也會降低，直到在空閑時趨于零。另一方面，精心設計的電源可提供恒定的高效率，尤其是在重要的中低負載范圍內。

可靠的DIN導軌電源

憑借其生產了數百萬個DC/DC和AC/DC轉換器的經驗，RECOM開發了一系列DIN導軌電源，經設計最大限度地延長使用壽命。為了創建適當?shù)陌踩彌_區，僅使用最高質量的組件，并且這些組件的工作溫度遠高于電源規定的數值。

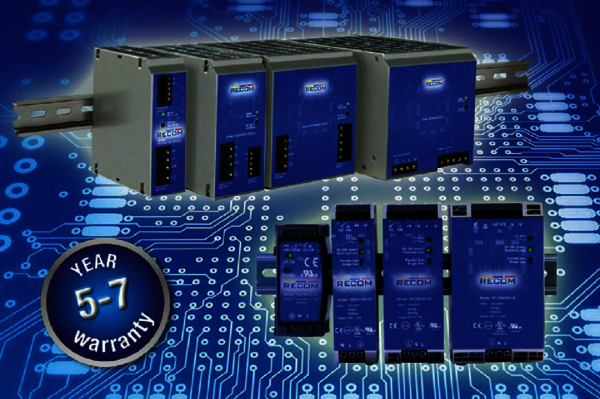

REDIN系列DIN導軌電源具有特別纖細的設計特點，還配備了側面安裝系統。這對于安裝深度較低的開關柜尤其有利。它們具有85 V AC至264 V AC的寬輸入電壓范圍，確保適合全球范圍使用。由于93％的高效率，僅產生少量廢熱，這意味著電源可以在-25°C至+ 70°C的工作溫度下使用而無需強制冷卻。模塊配備有源PFC，功率因數超過0.95。它們適用于n + 1并聯運行，可提供冗余或永久性地增加輸出電流。這個模塊還配備智能過載和短路保護，一旦達到最大允許溫度，即可關閉設備以避免永久性損壞。這些電源均已通過了IEC/ EN/UL60950和UL508認證。

此外，REDIN/3AC系列現在可在2相或3相電源環境中運行，它經設計在過程自動化的嚴苛環境中也具有極高的穩定性，即使第三相發生故障，也能在320至575 V AC電源電壓下可靠運行。

該電源系列在標稱24 V DC下提供120 W、240 W、480 W或960 W功率，紋波電流僅為40 mV，或由精密電位器調節為22.5至29.5 V DC。為了提高輸出水平，可以并聯連接設備，無需采用進一步的預防措施，具有電流限制的下垂模式(droop-mode)控制確保了平衡負載。
