物聯網和嵌入式應用的用戶體驗基準變得越來越高，這要求更多地使用帶寬更高、外形尺寸更小和功耗更低的RAM產品以減少功耗，同時要組件成本維持不變甚至降低。使用人工智能(AI)和/或機器學習(ML)的應用尤其如此。

靜態RAM (SRAM)的速率仍然是最高，延遲也最低，并且最接近處理器，但是它確實存在缺點。常規6TSRAM布局拓?fù)錄]有按照與處理節點相同的比例而縮小。隨著CPU消耗更多的功率，嵌入式SRAM的功耗也會增加。由于功耗方面的限制及其對RAM的需求不斷增加，這意味著嵌入式SRAM越來越難以滿足最新的IoT應用要求。

外部SRAM模塊也需要使用大量的晶體管，這不僅會增加存儲成本，也難以滿足有限尺寸的要求。

與SRAM相比，外部動態RAM (DRAM) 模塊仍然具有很好的成本優勢。它們使用單個晶體管和電容器構成，提供了媲美SRAM的性能，還可以實現密度更高的內存陣列。對于永久或通常連接到單個電源設備的應用，外部DRAM模塊是可接受的解決方案。然而，它們有著大量引腳，并且有更新要求，還有不斷增加的布線復雜性，意味著其集成是非常復雜的。

較舊的低密度同步DRAM(SDRAM)模塊是為較舊的處理節點設計的，其尺寸基本上不適合緊湊型節能系統。

這意味著業界需要RAM替代方案，以更低的成本和功耗提供更高的性能，同時滿足不斷提高的IoT用戶整體體驗要求。

IoT RAM兼具DRAM和SRAM的優勢

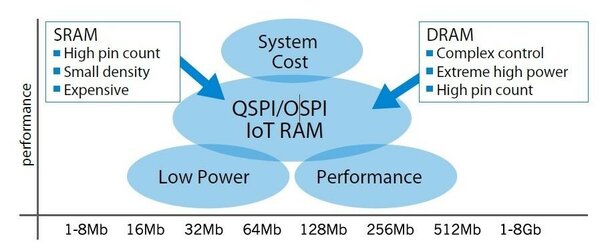

IoT RAM基于偽靜態RAM技術(PSRAM)。它結合了DRAM的優勢(表面面積小、產品成本低至SRAM的十分之一，密度則是SRAM的十倍以上)，以及SRAM的高速率、低延遲和易控制特性。PSRAM在內部使用DRAM單元，該單元僅由一個晶體管和一個電容器組成，其行為特性類似于普通SRAM和相對簡單的傳統SRAM接口。

IoT RAM還提供了低引腳數的Flash-SPI接口，這種接口用于許多MCU和FPGA產品。AP Memory提供的低成本IoT RAM解決方案與大多數MCU、SoC和FPGA的SPI接口兼容，其中包括Quad-SPI (QSPI)和Octal-SPI (OSPI)接口。

一部分SoC需要比內部SRAM更大的內存，這種情況下適合使用系統級封裝(SiP)型款I(lǐng)oT RAM。SiP選項器件，特別是那些使用“已知優良芯片”(KGD)的產品，具有更高的系統內存，可以提供上述所有優勢，從而“超越Moore定律”。

IoT RAM具有低延遲特性，可從功耗非常低的模式中極快速喚醒，實現從待機狀態立即喚醒以及快速開機。IoT RAM的運行功耗非常低，通常取決于內存密度，范圍為0.15至0.5 μA/Mbit。

內部刷新

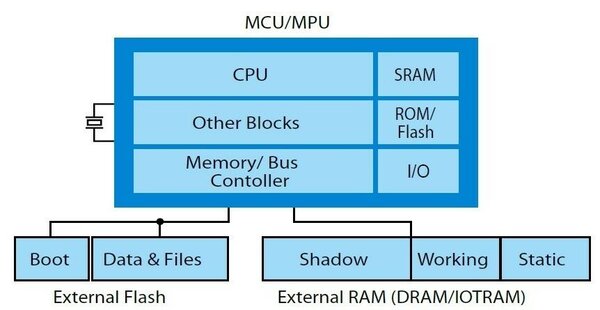

請查看示例MCU圖表(如下)，RAM和靜態存儲器的使用空間不斷增長。如果在這種情況下使用DRAM，則會增加系統的功耗，并且還需要集成刷新控制器。

IoT RAM則不需要控制器，因?yàn)镈RAM單元的整個刷新邏輯是在內部處理的，用戶毋須知道。這降低了接口的復雜性以及由此帶來的驗證成本。仍然使用SDRAM的較舊MCU系統可受益于IoT RAM帶來的優勢，實現更低的功耗和簡化的接口(見表)。

邊緣計算中的流暢視頻播放

讓我們看看使用幀緩沖的應用，可以明顯看出外部RAM如何實現卓越的用戶體驗。對于讀/寫活動，系統不需要經常訪問速度較慢的非易失性內存，從而提高了整體系統性能。Coremark測試套件的結果顯示了這一點。用戶受益于更低的延遲、更流暢的視頻播放和更可靠的記錄。

在需要高性能、低成本和快速反應功能的IoT /嵌入式設備中，AP Memory的IoT RAM解決方案可以與許多現有的MCU、SoC和FPGA流暢協作。為此，AP Memory與越來越多的MCU、SoC和FPGA供應商保持著緊密的合作關系。IoT RAM解決方案為IoT和邊緣計算產品中的易失性存儲器提供了簡化的信號協議(QSPI、OPI和ADMUX)和封裝選項(KGD、WLCSP、SOP、USON和BGA)。儒卓力提供來自AP Memory的多種精選IoT RAM和PSRAM解決方案，具有多種內存密度，可以滿足一系列的性能和帶寬要求。
