保險絲可以保護電氣電路中的組件。如果發生過載或短路，將觸發保險絲并斷開電路。 這樣可以防止損壞，并降低維修成本。設計關斷特性的理想方式，應該是在其他組件(例如電纜、半導體或電路上的無源組件)受到損壞之前便切斷電流。

因此，正確設計合適尺寸的保險絲是電路上最薄弱的環節。受保護組件的熱特性至關重要， 例如電纜、線束或所連接控制單元中的半導體開關等。

電子保險絲包含半導體開關及其控制邏輯，包括保護和診斷功能，但不具備安全保險絲或電磁觸發的機械觸點。

保險絲的特性

安全保險絲是一次性產品。它們在電流的兩個方向上進行傳導、保護和分離。這種雙向性在負載（取決于運行狀態）由電動機或發電機作用的電路中是一個優勢。這也包括如能夠進行再生制動(蓄能) 的牽引逆變器。

另一方面，電子保險絲則可以任意次觸發并重置。由于采用了體二極管，因此設計采用單個MOSFET，因為開關僅在一個電流方向上斷開。 因此，為了實現雙向斷開，需要切換兩個反串行MOSFET，這意味著成本更高。與安全保險絲不同，對應的電子產品具有自己的功率要求。對于電池驅動的設備，尤其需要考慮到這一點。

切斷行為

常規安全保險絲的特征在于規定了額定電流和觸發行為(遲滯、敏捷、超敏捷等)。對于電子保險絲，則可以設置靈活的切斷標準，包括：

• 功率規格(最大負載總和或熔化總和)
• 過電流
• 保險絲輸入端的過壓或欠壓
• 過載(功率)
• 過熱——環境或保險絲中

保險絲制造商還可以設置電子保險絲的觸發行為。例如，可以先限制電流然后切斷，或者立即切斷并等待復位。

由于電子保險絲已經包含開關，也可以用于此項功能。因此，任何其他開關都是多余的，還可以通過使用脈寬調制(PWM)控制開關來實現其他功能，例如軟啟動。

開通行為

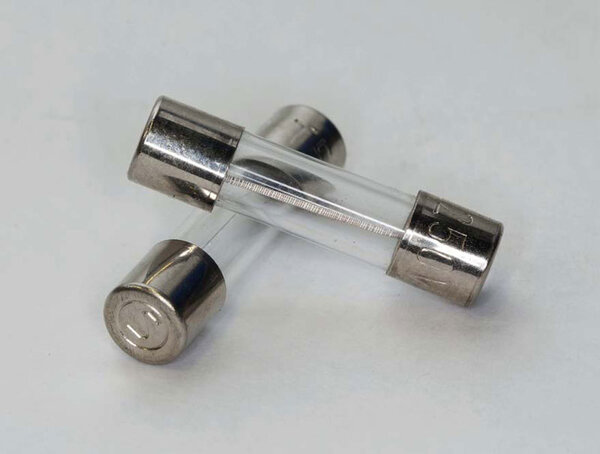

安全保險絲通常是一次性產品。 一旦完成其功能，便無法再使用，必須更換。

對于電子保險絲，則可以使用可配置的半導體開關邊緣陡度或通過PWM控制來實現軟啟動。觸發后，它可以自動重新打開，并以預先定義的重復次數來嘗試重置循環。另外，也可以僅根據具體要求進行重置。在這種情況下，有網絡連接更有優勢。

特別是在必須滿足安全完整性等級(ASIL)要求的系統中，診斷功能是不可或缺的基本產品特性。 在這方面，電子保險絲也具有優勢，因為可以直接集成診斷功能。此外，恒定電流計量可以創建和分析負載曲線，其結果可以用作早期警告，也可以用作采取預防措施的方法，例如預防性維護和更換磨損的零件。

電子保險絲的其他特性

在過載情況下，具有附加功能的電子保險絲有很大優勢。在發生短路的情況下，其切斷速度更快，這意味著車載電源其余部分的電壓下降持續時間較短。這對于在該處安裝的電子電路很重要；在長時間停電和隨后的上電之后，將需要重置并重新啟動才能再次運行。在關鍵輔助系統上，如果在行程中重新啟動，系統可能會失效，這可能是極其危險的——這里最重要的是“安全電源”。

可以設計電子保險絲，以便在切斷保險絲之前將電流限制在定義的最大值。即使發生短路，板上電源系統的電壓也不會下降太多，不會導致其他控制單元重置。另外，漏感能量電荷受到限制。當發生振蕩時，這可保持較低的電壓尖峰。沒有火花隙，開關/保險絲便不會出現電弧，這使得電子保險絲更適合在防爆領域使用。

產品示例

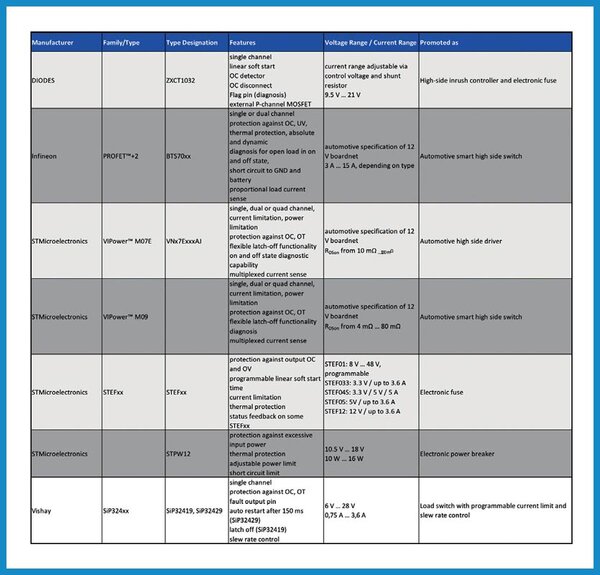

下表顯示了用于電子保險絲的半導體器件的選擇。部分組件針對特殊應用而開發，例如，智能高端驅動器仍需要附加邏輯功能才能實際用作保險絲。ST-Microelectronics的STEF01享有很高聲譽，它的過電流(OC)、過電壓(OV)、欠電壓(UVLO)和壓擺率均可以通過外部無源組件(完全可編程)進行配置?？梢园惭b一個外部FET來實現反向電流阻斷電路。
