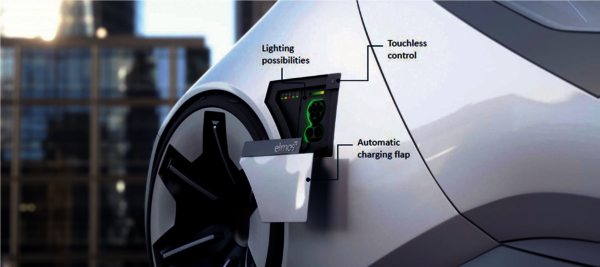

人們通常認為電動汽車的組件會采用最先進技術，充電擋板也不例外。畢竟，汽車充電是日常必需的頻繁操作。充電操作不僅要求安全，還要盡可能方便。
充電擋板在這方面起著決定性作用，它原本就是充電過程中的組件。同時也有必要保護充電端口免受環境和其他外部影響，以延長使用壽命。除了在傳統汽車中占據主導地位的手動擋板外，電動充電擋板也越來越多，尤其是在電動汽車中。因此，在視覺和功能細節上對其進行升級是很有意義的。
照明改善黑暗中的充電操作
在充電端口上配備光源，用戶在黃昏或黑暗中插入充電插頭變得更加容易。建議使用高能效LED，因為它們提供了更大的設計自由度。例如，LED顯示屏的顏色和形狀還可用于顯示充電過程和電池充電狀態的信息。如要實現這些功能，需要專用的IC驅動器來控制LED的顏色和亮度。

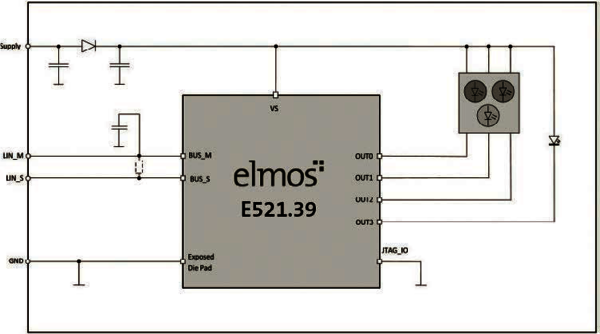

Elmos的E521.39就是用于RGB和RGBW LED的驅動器(圖 1)。這款單芯片解決方案結合了帶閃存的集成微控制器、LIN收發器和四個集成電源，還支持LIN自動尋址。四個驅動器中的每一個都能驅動電流高達60 mA的外部負載，這意味著E521.39是目前市場上每通道輸出電流最高的產品之一。每個通道都有一個分辨率為16位的脈寬調制(PWM)發生器，可以通過LIN接口單獨設置每個輸出的PWM占空比，而溫度和電壓補償則確保RGB LED保持設定的顏色。通過這種方式，E521.39可以在任何天氣條件下實現穩定的輸出顏色，也可根據車輛的充電狀態改變顏色。
在睡眠模式下，這款驅動器在整個溫度范圍內的耗電量通常為 15-30 μA；對于汽車用途，可以保持AEC-Q100認證需要的 -40°C 至 +125°C溫度范圍。
非接觸式控制
對于不想手忙腳亂或者弄臟手的終端客戶來說，非接觸式開關充電擋板是另一個真正的獨特賣點。

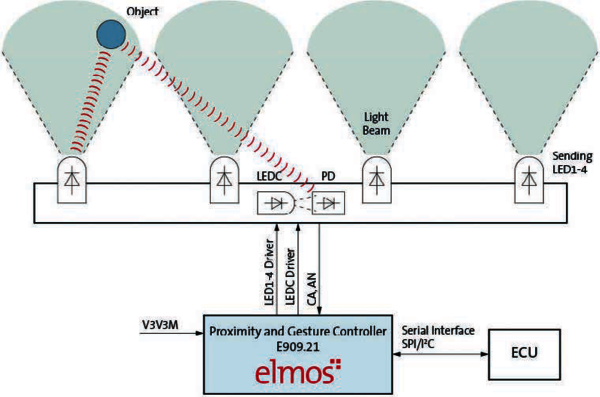

Elmos 半導體公司的 E909.21 控制器甚至能夠?qū)崿F(xiàn)手勢識別。它基于 Elmos自身成熟的 Halios 技術，通過比較被檢測物體反射的紅外光束和參考光束，實現了可靠的物體檢測。E909.21具有高靈敏度特性，對于高達200,000 lux的環境光具有無與倫比的抗干擾能力，并且能夠應付環境光的快速變化。此外，這款控制器在車輛的整個使用壽命期間都無需校準。Halios頻率可擴展至 1 MHz，不會干擾其他光學系統 (圖 2)。
E909.21可連接兩個接收器驅動器和四個 LED 驅動器，每個驅動器的功率為 100 mA，也能夠并聯以應對更大的電流。集成的16 位微控制器具有閃存、SRAM、高速 I2C 和 SPI，可通過兩線或四線JTAG進行編程。
除了提供包括E909.21在內的 E909 產品系列，Elmos 半導體公司還為其他人機界面(HMI)概念提供了可擴展的產品。例如，E909.23針對車載觸摸顯示屏的手勢控制應用進行了優化。它同樣基于Halios技術，具有高靈敏度、自動校準、抵抗環境光和亮度快速變化干擾等優點。
帶有執行器的充電擋板
當然，充電擋板的非接觸式控制還需要一個執行器。通常情況下，執行器由電機、齒輪和相應的IC驅動器組成。IC驅動器的任務是靈活控制電機，使得擋板平穩地打開和關閉。為了始終能夠確定電機的最佳控制，還必須監測擋板的位置。

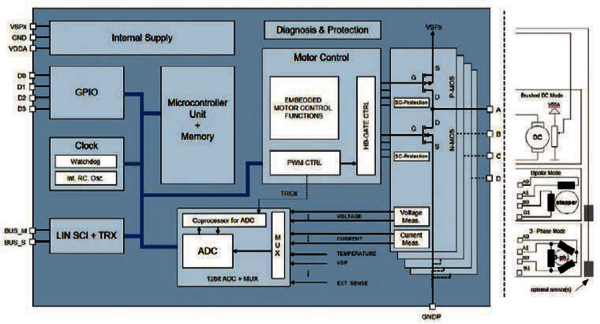

為此，Elmos 半導體公司還推出了一款成本優化芯片，即完全集成的系統級芯片(SoC) 控制器 E523.63(圖 3)。它可實現驅動電流高達 1 A 的高精度電機控制。這款控制器設計用于驅動三相無刷電機 (BLDC)、兩相步進電機，或者最多兩個傳統直流電機。為此，該產品將一個 32 位 Arm Cortex-M23微控制器和一個模擬電機驅動器集成在小型TSSOP16-EP封裝中。它的集成測量系統可為無傳感器閉環控制換向提供所有輸入信號，并提供大量監控和診斷功能。
對于驅動電流超過1 A的高功率應用，Elmos提供E533.06產品，這款SoC控制器基于 32 位 Arm Cortex-M4微控制器，在QFN48封裝中集成了一個96 kB程序存儲器、最先進的協處理器和模擬柵極驅動器。所集成的PWM和ADC加速器提高了無傳感器單并聯電機控制的性能，能夠?qū)崿F(xiàn)先進的控制算法，例如低CPU 負載的磁場導向控制 (FOC)。E523.63和E533.06都通過了AEC-Q100認證，并符合ISO 26262標準(ASIL B)。它們具有寬工作溫度范圍，從-40°C到+150°C。由于采用了微控制器，所有功能IC都能夠靈活地適應新的系統和創新，從而滿足未來的要求。
作者：儒卓力汽車業務部門(ABU)現場應用工程師Rahul Naik
