直流中間電路上的電容器用作電動機或發電機驅動單元運行的功率尖峰緩沖器，它們緩減了系統干擾(即線路傳導EMC)的影響，并作為緩沖器用于濾波器組件，以保護開關晶體管免受電壓峰值和高電壓梯度(dU/dt t)的影響。

中間電路電容器的顯著特性

較低的等效串聯電感(ESL)和較小的等效串聯電阻(ESR)有利于濾波功能，可防止陡峭的梯度脈沖。在數據表中，這個品質表示為損耗因子tan??。電容器在ESR上的損失功率與tan?? ?成正比，并導致不利的自發熱現象。

針對緩沖功能，由于寄生線路電感的緣故，最好使用較短的電纜將電容器連接在開關晶體管上。在最后階段，晶體管中不可避免的損耗同樣會導致溫度升高，從而縮短相鄰組件的使用壽命。薄膜電容器堅固耐用，使用壽命更長，因為相比具有液體電解質的電容器，薄膜電容器不會變干。

電解電容器主要用于具有換向線路電壓的電源。隨著有功功率因數校正或電池電源的出現，以及IGBT和MOSFET的開關速度變得更快，人們正在越來越多地使用薄膜電容器或陶瓷電容器，具體取決于電壓狀況。薄膜電容器相比電解電容器更具有優勢。

高介電強度，無需額外的電壓平衡即可串聯連接各個電容器

耐高溫的固態電介質

低ESR，因此具有高脈沖功率

低自感，在高頻下有效運作，適用于高電流梯度 (di/dt)應用

分段金屬化塑料薄膜設計具有自我修復功能，因此耐用并且安全(“薄膜電容器出現問題時會打開電路”)

薄膜電容器的使用壽命長，可計算伴有電容損耗的逐漸老化過程。具有自修復裝置，不會發生短路引起的突發故障，可以避免發生進一步的損壞。

自我修復防止突發故障

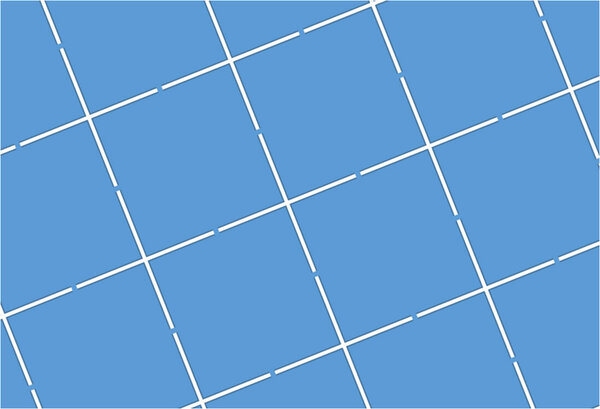

自我修復是薄膜電容器在微觀上少量內部短路燒毀而留下高阻抗點的能力。為了保持較小的內部短路面積，大多數功率薄膜電容器制造商都采用受控的自我修復技術，這項技術已經數十年驗證使用。薄膜金屬化是分段的，每個金屬化段僅通過一條纖細的可熔線連接到相鄰段(圖1)。在電介質中局部破裂的情況下，與相鄰段的這些連接線就會熔化，從而隔離開損壞的金屬段。因此，損壞仍然是局部的，而電容器僅會損失其電容的一小部分。

聚丙烯(PP)或聚酯(PET)通常用作電介質，PP具有低損耗因子，適合應對脈沖應力。PET則具有較高的比電容和較低的體積要求。

較小輸出電容器

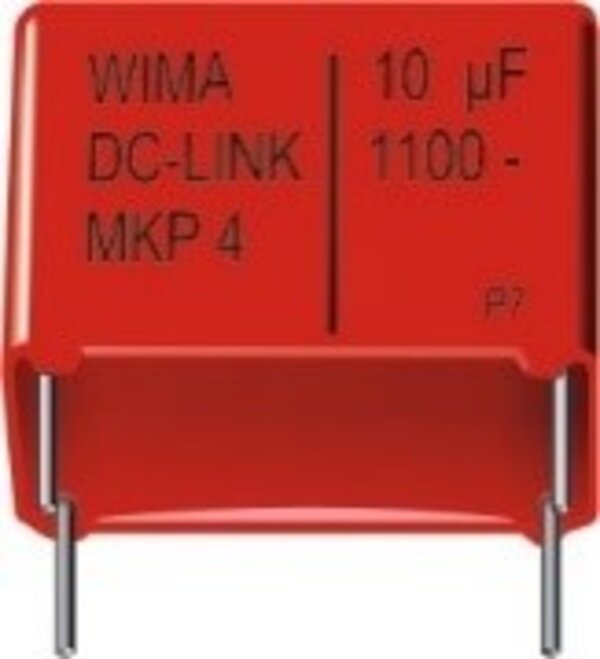

對于較小的輸出，單個標準電容器足以作為中間電路的電容器，它們在PCB上互連或通過銅軌達到所需的電容。鑒于電容器的機械尺寸和質量，必須注意焊點、螺釘和PCB的長期穩定性。制造商提供的幫助是制作電容器外殼具有兩個以上的焊接引腳(圖2)。使用標準組件進行PCB組裝的優勢在于易于安裝，并且用戶可以擴大整個系統。

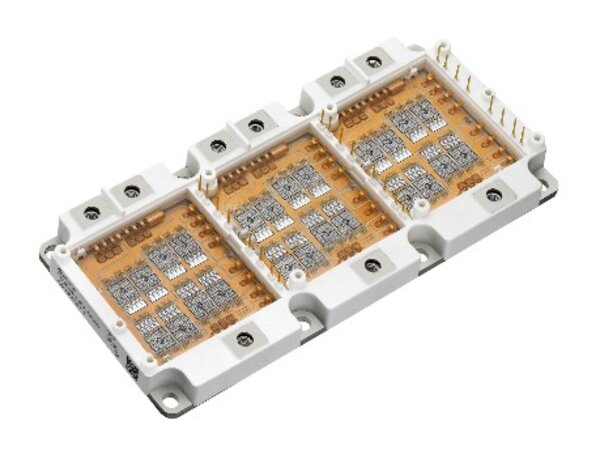

與PCB結合使用的合適半導體模塊產品有英飛凌的EasyPACK 1B和2B，以及CIPOS，或采用STMicroelectronics的ACEPACK外殼的模塊產品。

高電流應用需要功率電容器模塊

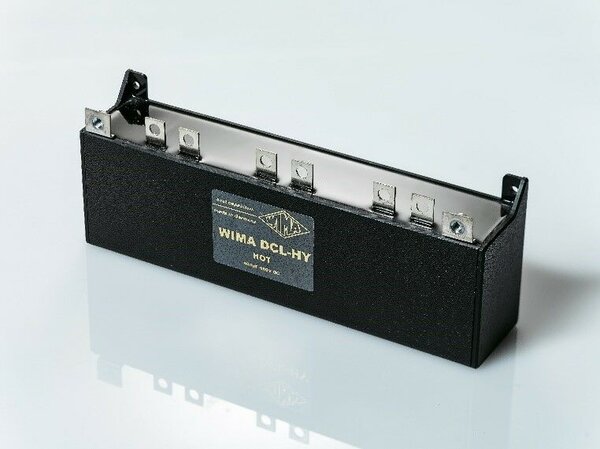

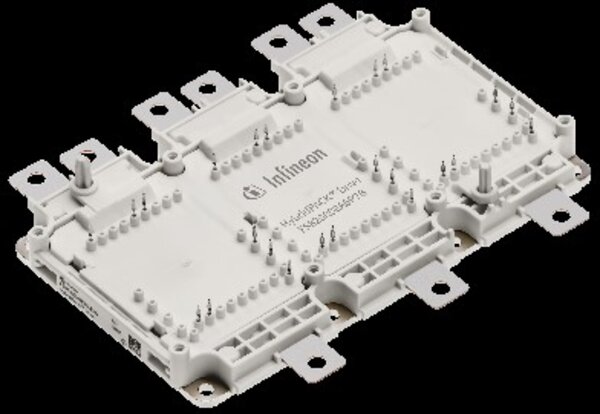

隨著電動汽車的到來，英飛凌已將半導體模塊引入HybridPack 1、2和驅動殼體中，用于車輛牽引逆變器的功率級。由于負載電流的原因，不再通過引腳而是通過電源導軌進行電流接觸。為了適應英飛凌的外殼設計，包括AVX、TDK Epcos、Rubycon和WIMA公司等薄膜電容器制造商已經開發了合適??的模制功率電容器模塊。以下表格顯示合適的模塊產品示例。

電容器模塊的內部設計

由于模塊由通過繞軸并聯切換的各個繞組組成，它們提供了良好的整體電容擴展性，使用來自穩定批量生產的元件。通過并聯切換電容器模塊中的各個元件(圖3，圖4)，它們同時實現了較低的ESL和ESR值。

除了標準模塊外，還可以根據客戶要求設計電容器和晶體管，例如特斯拉Model 3車型的后軸逆變器中的產品設計。因此，設計、電氣數值和機械組裝都可以優化。

工程技術支持

但是如今，若僅僅從數據表和制造過程中獲取技術參數，其實無法確定design-in組件的質量。對于功率組件，制造商在選擇階段和開發過程中提供的技術支持非常重要，這些支持可以防止在較晚階段的更改，從而縮短產品上市時間。

熱仿真

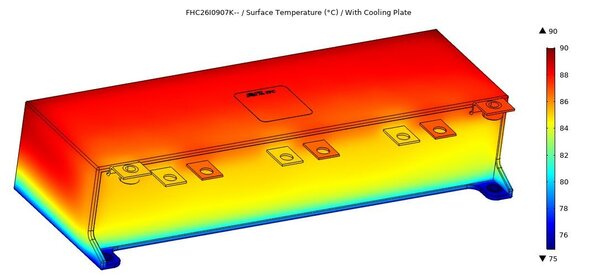

為了鼓勵開發項目，AVX提供功率薄膜電容器的熱仿真作為特殊服務。例如，使用客戶特定的電容器模塊，在開發過程的早期階段優化內部材料的使用并制定散熱措施。用戶還可以使用熱仿真的結果(圖5)評估使用壽命。

在項目合適以及客戶提出要求的情況下，AVX可將溫度傳感器封裝在電容器外殼內，使用測量結果來驗證和優化熱模型。

通過應用規范估算使用壽命

為了估算電容器模塊在應用中的使用壽命，制造商需要了解系統使用壽命期間的預期運作數據，換言之，就是說明電容器在特定電流、電壓、環境溫度組合下的暴露時間的直方圖。由此，制造商可以借助容量范圍內的計算或測量溫度數據來計算電容器模塊使用壽命的消耗。所計算電容器的使用壽命模型構成了應用基礎，AVX、TDK Epcos、Rubycon和WIMA等公司為產品提供這些數據模型。原理描述清晰，例如Rubycon的技術說明內容，請參見公司網站<link

等效電路圖和3D CAD數據

插入仿真模型并使用等效電路圖，可以模擬電容器模塊運行時以及在具有高di / dt的特殊情況下(例如緊急逆變器斷路)的電量動態行為。開發人員可以在沒有硬件結構的情況下確定針對電壓尖峰的保護措施。

在最直接的情況下，可將薄膜電容器建模為ESR、ESL的串聯連接和計算壽命終止電容。

如果電容器制造商為其產品提供CAD數據，電容器可以包含在整個機械系統的CAD設計圖中，這可節省寶貴的開發時間。
