超級電容的原理

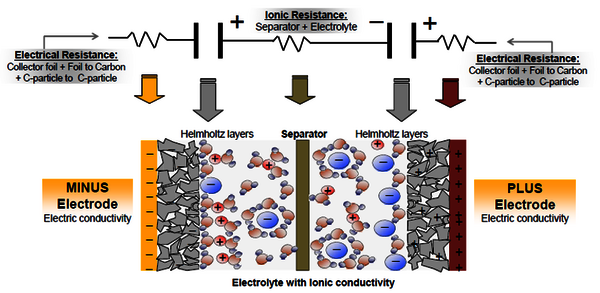

超級電容中沒有類似陶瓷電容器和電解電容器的電介質，而是利用固體（電極）和液體（電解液）的界面形成的電氣雙層來代替電介質。容量的大小與在界面形成的電氣雙層成正比。因此電極通過利用比表面積的大活性炭來實現大容量。基本構造是通過電解液填滿相互對立的正負電極構造。如圖一所示。
超級電容的構造

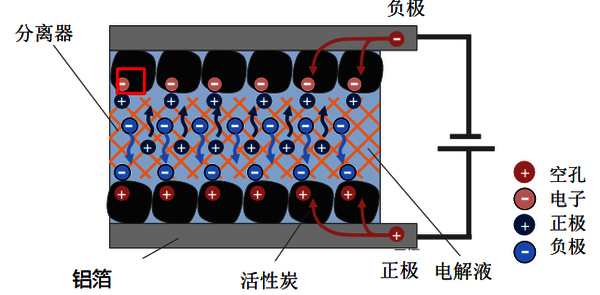

超級電容利用電解液中離子對電極表面的吸附·脫離來充放電。在相向而行的電極上施加使電解液不發生電氣分解程度的電壓，電解液中的離子受電極表面吸附，儲存對象是與之相對的電荷（電子和空孔）。將這種離子和電子/離子和空孔相對排列的狀態稱為超級電容。如圖二所示。
超級電容的制程

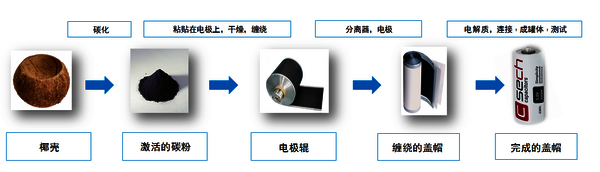

一般來說，超級電容由正極電極、負極電極、電解液（以及電解質鹽），和防止由于接觸與之反向的電極造成短路的分離器構成，電極由集電體上涂抹活性炭粉末構成。具體由特質碳粉涂抹在鋁薄膜兩面經過涂層，隔離、充液、封邊、密封、測試等工藝構成，如圖三所示。
超級電容與電池的性能比較

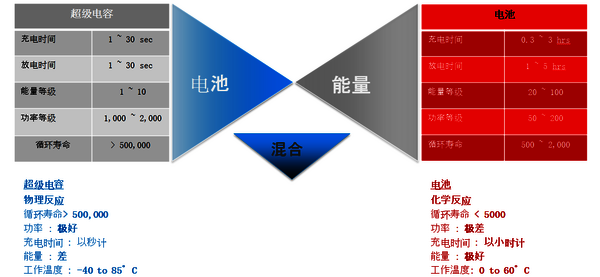

超級電容為功率型元件， 擁有充放電時間短，功率密度大，循環使用壽命大，工作溫度范圍寬的優點，而電池為能量型器件，其相對于超級電容除單位質量?jī)?chǔ)存的能量大之外，在充電時間，充放電循環次數及工作范圍等參數均不及超級電容。具體對比如圖四所示。
超級電容的分類

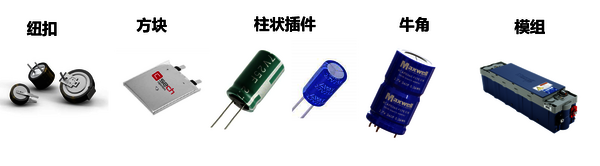

超級電容按照形狀可分為紐扣形、方塊形、柱狀插件形、牛角形和模組形。
如何使用超級電容
超級電容可用于以下的目標應用：
汽車工業：
- 電子板穩定、啟動/停止
- X-by-wire功能、E-turbo
- EV、HEV支持
交通運輸：
- 混合動力公交車
- 軌道電壓穩定和推進系統
電網及可更生能源：
- 風力渦輪機槳距系統
- 電網儲能/智能計量
- UPS
工業
- 電梯
- 起重機，跨運車
- 執行器
總的來說，有意在這些用例中使用超級電容的開發人員，若要在設計中充分發揮這些元件的效益來達到產品設計的目標，在進行設計時便要考慮超級電容產品在實際工作時的特性，包括：
o電容范圍：0.1F-10000F
o高充電/放電電流（高達數百A）
o快速充電/放電循環（僅幾秒鐘）
o使用壽命長（超過100萬次循環）
o寬工作溫度范圍（-40°C至+ 85°C）
下面兩個范例具體說明了把超級電容用于不同應用的具體情況。
范例一：作為主電源停電及關斷期間的后備用電源：

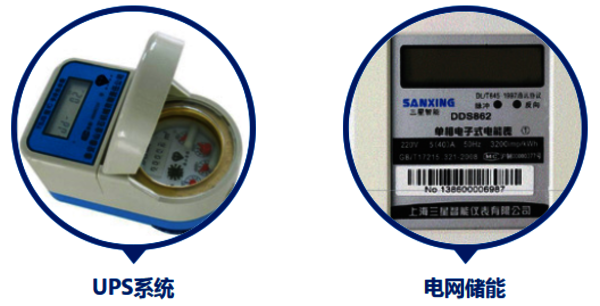

在關機及更換電源時，隨機存儲器中的信息、時鐘等記憶信息需要用備用電源來維持。在這種情況下，采用超級電容可保護這些信息，保護時間可根據電路條件和超級電容的容量達到幾分鐘到幾個月不等。斷電后待機時間的長短主要取決于電路本身功耗 ，主要應用于智能水，電，氣表，無線通信與消費電子，家電和玩家等。
范例二：在其新能源汽車與再生系統提供瞬時大功率與能量回收：
當汽車制動時，發動機制動中仍有運轉過程。為了使能源快速回收，一般用蓄電池來回收它，但由于頻繁的快速充電降低了蓄電池的使用壽命。而使用超級電容幾乎能夠?qū)⒛茉唇?00%地快速回收，然后再向負載及電池輸送電能，以實現能源的有效利用。同時，由于法拉電容具較大的放電功率，因此在汽車起動和加速過程中可使蓄電池的壽命延長，并使組數減少，從而減輕車體自身重量。
在負載側有電動機或傳動裝置等強負載系統中，當大負載突然起動時，一般都需要一個很大的瞬間電流，這時，如果電源能量不足，電源電壓將瞬間下降，從而使控制電路產生誤操作，如果增大電源容量，對于平常不需大電流的工作場合來說，這顯然是一種浪費。而在系統中增加大功率超級電容就可用較小容量的電源刷驅動較大的負載。這就是超級電容主要用途之一。

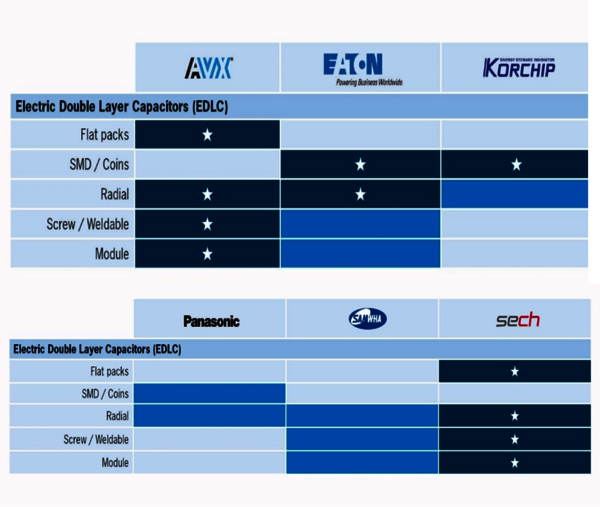

儒卓力的超級電容產品線覆蓋廣，包含AVX、EATON(伊頓)、KORCHIP、Panasonic(松下)、SAMWHA(三和)、sech。
