如今，一部中型車輛中有超過75個小型電氣驅動器，并且這一數目還在不斷增加。在調節后視鏡或關閉行李箱門的電動手柄功能中，使用了功率高達100 W的電機，根據使用者的狀況，還可能實現其他的自動調節機制，包括座椅、內飾鏡子和頭枕，甚至包括用手勢控制車廂門，以及用來打開和關閉雜物箱。

由于小型驅動器基于12 V車載電壓，因此可以直接通過端30(電池)或端15(點火后)供電。這就是為什么12 V電氣系統不會在未來的車輛中消失的部分原因。把這個功率級別轉換為越來越流行的48 V技術，目前在降低生產和開發成本方面尚無任何明顯的好處。然而，48 V電氣系統擁有較低導線橫截面和標稱負載電流(僅是12 V系統的四分之一)，這些都是需要長遠考慮的因素。

在最高100 W的驅動器中，使用了有刷直流(BDC)和無刷直流電機(BLDC)以及步進電機。后者適用于需要絕對精度控制或需要進行非常精細的步長調整的應用，例如，用于調整后視鏡和移動儀表板指針。BDC電機可用于使用壽命長且效率高的場合，以降低成本。BLDC電機是最穩健的型款，但它們更昂貴，有時控制起來較復雜。

控制器的結構和功能

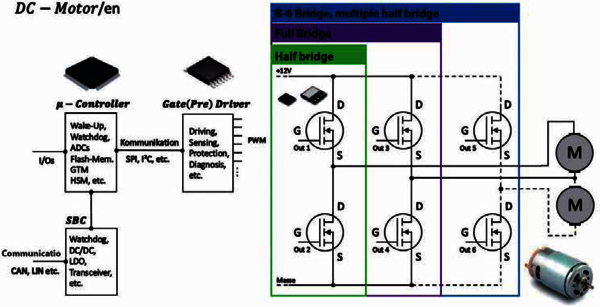

圖1為帶有直流電機的小型驅動器的簡化電路設計，其主要部件包括：微控制器、系統基礎芯片(SBC)、MOSFET驅動器(柵極驅動器)和數個MOSFET。SBC用于創建與車輛總線的通信接口，以確保為關鍵組件提供合適的電源，并能夠執行功能安全和可靠性方面的任務(例如看門狗功能)。每個MOSFET布置為半橋，與在它們之間連接的電機一起構成全橋(也稱為橋)。添加另一個第三半橋可以創建一個B6配置，允許控制兩臺DC電機(如圖1所示)或一個三相BLDC電機。

單片機通過I/O引腳接收輸入控制器信號，并對其進行處理以控制柵極驅動器。同時，它可以在發生錯誤時評測驅動器信號。MOSFET通過驅動器使用PWM信號來觸發。

這種全橋/ B6布置可以使得電機順時針或逆時針旋轉。

控制BDC電機... ...

BDC電機基本上由轉子、帶碳刷的換向器和定子(或永磁體)組成。碳刷將電流傳導到轉子，產生的摩擦力導致電刷磨損。旋轉運動是由于電流流過轉子而形成的轉子磁場產生的。轉子的磁場與定子的磁場對齊。一旦達到定子磁場的反極，安裝在轉子中的換向器就會改變轉子的磁場，并產生一個反向180°的磁場。這導致兩個相同的磁極互相排斥，并且轉子磁極被相對應的定子磁極吸引。因此，換向是純機械的過程，在啟動過程中無需確定轉子的位置。

...... BLDC電機... ...

BLDC電機的結構類似于AC同步電機，并具有純電子換向機制，轉子中帶有永磁體，定子中帶有可控繞組。繞組通常以彼此成120°的角度(或其中的可分割分?jǐn)?shù))布置，并根據旋轉方向依次受激。轉子跟隨該旋轉磁場動作。

為避免因高啟動電流引起的過大負載，應在啟動前確定轉子位置，以確保在啟動期間激活正確的繞組。

通過基于傳感器的位置檢測，三個霍爾效應傳感器可以精確檢測轉子永磁體的磁場。這種方法導致較高的組件成本，并且需要更多的空間和布線，但是構建起來很簡單。儒卓力提供來自Diodes、Melexis和TDK-Micronas的合適霍爾效應傳感器產品，這些產品均已通過汽車級認證(AEC-Q100)。

磁場定向控制(FOC)的軟件算法實現和電機尺寸轉換的管理非常復雜，但這卻是一種受歡迎的無傳感器方法。為了幫助開發人員設計FOC實施方案，意法半導體(STMicroelectronics)提供了FOC軟件工具，即SPC5-MCTK-LIB程序庫以及與其SPC5單片機系列相關的評測套件。該程序庫可與SPC560P以及SPC574K和SPC58NN型號一起使用，支持多種性能等級的控制器。

借助TLE9879三相嵌入式電機驅動器(e-power IC)，包括評測套件和FOC示例算法，英飛凌為通過FOC進行無傳感器BLDC控制提供了答案。這款I(lǐng)C的高集成度意味著僅需要B6橋和電機。

... ...以及步進電機

步進電機的定子中只有繞組。它們通常被構造為混合式步進電機，轉子結構的主要特征是永磁體和軟鐵芯的結合。繞組的選擇性觸發允許將轉子調整一個特定角度。每步中的角度變化取決于電機的相數和轉子中的極對數。角度變化通常為兩個相位的1.8°或0.9°(即定子中有兩個繞組，轉子芯中有相應數量的磁極)。步進電機的控制相對簡單，它可以實現可重復的運動并具有很高的精度。另外，它不需要任何位置反饋。

小型驅動器的要求

根據應用，小型電氣驅動器需要滿足各種要求，最重要的是：

?高效率

?體積小，重量輕

?低噪音和靜音運行

?耐壓力(水、灰塵、振動等)

?不同的運行模式(連續運行、定期運行和短暫運行)

?高可靠性，尤其是安全關鍵型驅動器

?成本低

?易于實施

半導體供應商正在通過為此目的而專門增強的IC器件來滿足這些需求。例如，東芝的TB9083FTG是專門為功能安全應用而設計的故障安全預驅動器。通過工藝技術的優化實現了更小的封裝以及使用更少的材料，例如Diodes的MOSFET (PowerDI3333-8)在40 V下的封裝尺寸約為3mm×3mm。降低驅動器中的偏置電流，MOSFET中的較低導通電阻(RDSon)提高了效率，從而降低功率損耗和熱量輸出。具有頂部冷卻和增強散熱功能的新封裝技術有助于簡化熱管理，使得IC更加堅固。為了最大程度地減少噪聲排放和EMI問題，所有供應商都根據驅動器來實施PWN和壓擺率控制等功能。

越來越多的系統相關功能集成到半導體模塊中，以方便在電路中實施。這包括電流測量和集成電流放大器(CSA)以及保護和診斷功能，例如通過SPI導入數據，以便更輕松地進行狀態檢測和壽命終止估算，如意法半導體(STMicroelectronics)的L9907器件。自動重啟和閂鎖等功能還允許進行測試并在發生錯誤后重啟。供應商還提供了諸如英飛凌工具箱之類的模擬工具，以幫助開發人員進行設計。

針對不同要求的不同集成級別

根據要求，可以選擇具有不同集成度的芯片產品(請參見表格)。

根據集成度水平，這些IC器件可以滿足不同的要求。

在分立設計中，每個電路組件都位于PCB上，這通常是成本最低的選擇，但它需要足夠的空間且會導致更高的環境溫度。為了盡可能降低空間需求，Diodes提供了多種類型采用單一封裝的雙MOSFET (N型)和互補MOSFET(N型和P型)器件。在分立驅動器方面，意法半導體的L9907和英飛凌的TLE9180是一流的產品，它們可以與各種電氣系統電壓兼容，因此也適用于卡車領域的小型控制應用。

對于中型集成應用，一些組件已經結合到模塊中。其中可能包含MOSFET和相關的驅動器，例如Rohm的BD63035EFV-M或Bosch AE的CJ260。另一方面，英飛凌在其TLE956x模塊中將系統基礎芯片(SBC)與驅動程序結合在一起。中型集成產品在空間和成本限制之間提供了很好的折衷方案，它需要的開發工作最少，并且目前是實現電路保護的最佳方法。但是，如果空間非常有限，并且也很難實現PCB冷卻，則建議再進一步集成。

高集成度方案則將單片機與MOSFET驅動器以及SBC功能集成在單一封裝中。但這種方案通常非常不靈活，因?yàn)檫M(jìn)行調整的唯一方法是觸發MOSFET。英飛凌提供這種高度集成的組件，名稱為E-Power IC (TLE98xy)。英飛凌針對具有半橋、全橋或B6橋接要求的應用提供了多種IC型款，以彌補靈活性的不足。

TDK-Micronas的HVC4223嵌入式電機控制器代表了最高的集成度，它在單個IC中將所有四個組件(單片機、SBC、柵極驅動器和MOSFET)結合在一起，但這也意味著它需要完全滿足應用的要求。

中高集成度模塊的優勢是集成了診斷功能，通常包括：

?OC / UC –過流/欠流保護

?OT –過熱保護

?OL –空載保護

?SC/SCG –短路/對地短路保護

?LD –負載突降保護

?交叉?zhèn)鲗?dǎo)保護

?反極性保護(通常經由外部MOSFET)

現在廠商還提供具有保護和診斷功能的分立MOSFET驅動器，例如過流和過熱保護，盡管通常需要附加的分立組件，例如PTC熱敏電阻(PTC：正溫度系數)。

保護和診斷功能目前已成為電子產品開發人員和OEM廠商的重要考慮因素，因?yàn)樗鼈兛梢暂p松監控電路。因此，它們也代表了朝著完全無人駕駛的自我監控車輛邁出的重要一步。
