醫療工程通常需要易于清潔和消毒的緊湊型終端系統。機電組件通過提供防止使用錯誤、過流和過壓以及過熱的保護有助于實現這一目標。對用戶友好的醫療設備設計要求現代化的控制理念，以便盡可能地減少人機交互錯誤。但他們還需要提供具有 IP67 防護等級的無菌且易于清潔的設備。

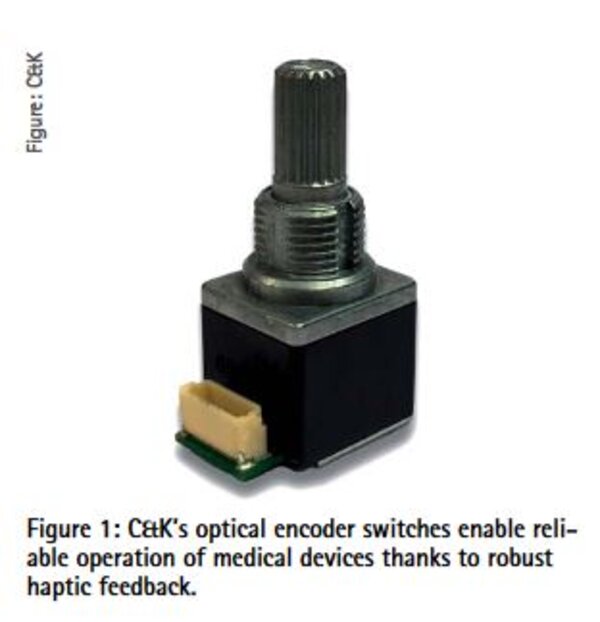

通過使用由高級材料制成的堅固搖臂開關、旋轉開關和按鈕，例如使用 C&K 的 ENC 系列光學編碼器開關，可以確保輕松實現手動操作設備（圖 1）。這些組件擁有兩通道、2 位輸出，提供具有清晰鎖定反饋的穩健觸覺反饋。

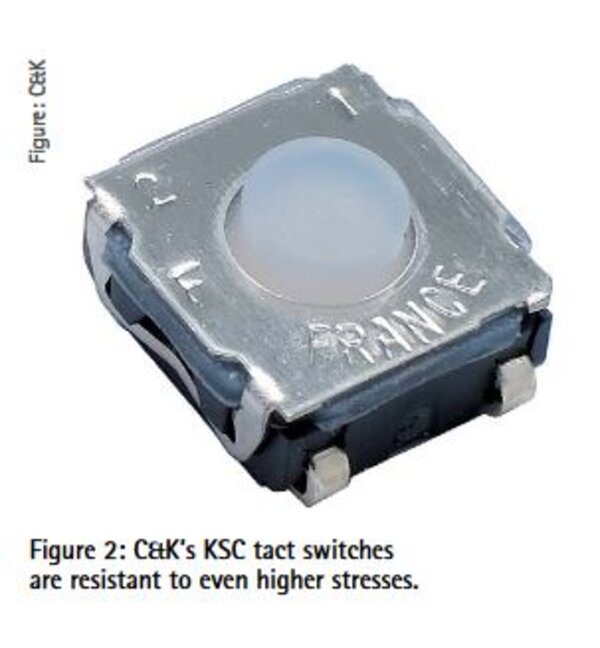

輕觸開關通過其提供的觸覺反饋來實現可靠操作。 C&K 的 KSC 系列型號（圖 2）專為大量使用而設計，使用壽命長達 1000 萬次循環。他們的硅膠和橡膠致動器根據力度和致動器硬度提供指定的觸覺反饋和聽覺反應，并且還能夠?qū)㈤_(kāi)關輕松進行集成。

定制的金屬鍵盤提供了多種方式來操作通常配備各種應用程序的醫療技術設備。這些鍵盤高度耐受液體，因此可以輕松對其進行清潔和消毒。

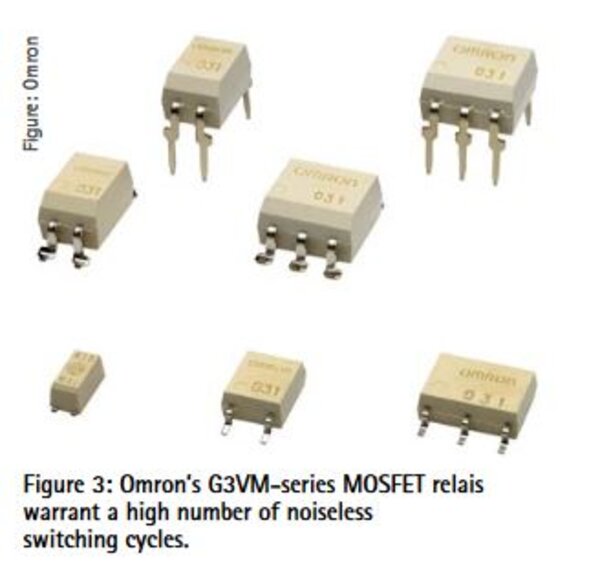

復雜的現代設備可以利用人機界面來實現控制。相應的功能可由控制單元通過信號和/或 MOSFET 繼電器來控制。如 Omron G3VM 等 MOSFET 繼電器（圖 3）可保證較高的無聲開關次數。觸頭切換時不會產生電弧，這意味著不會因觸頭磨損而導致故障。因此，這些組件具有使用壽命長的優點。

高性能電源供應

與任何技術一樣，新醫療技術的發展和增強有賴于可靠的、定制的電源供應，通常由電源供應單元提供。然而，還必須確保安全停用機制可以切換到備用電源（例如可充電電池），以防出現短路等故障。各種熔斷機制，例如筒式熔斷器、5mm/?" 軸向引線式熔斷器和磚式熔斷器都適用于此目的。尤其是磚式熔斷器以其小巧緊湊的結構而著稱。

來自Eaton Bussmann 的可表面安裝 6125 系列磚式保險絲特別推薦用于在發生故障時需要繼續工作而不會對組件造成損壞的應用。它們不僅可以防止電源短路，還可以用作 EMI 濾波器?？焖夙憫?yīng)型 (6125FF) 專為高接通電流而設計。帶延時響應的6125TD系列符合EIA-IS-722標準，至少可導通額定電流4小時。 6125FA 型號則可保證高達 125V AC/DC 的過流保護。

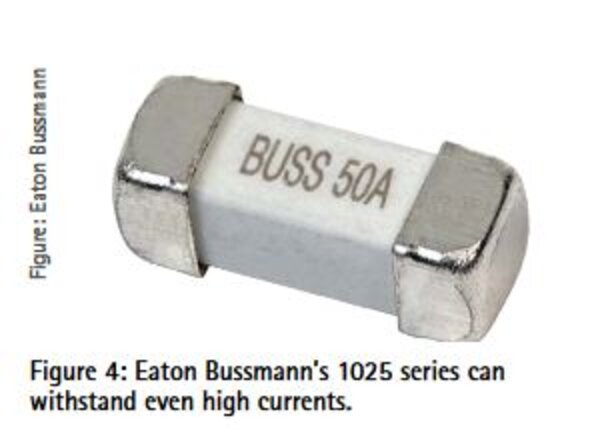

Eaton Bussmann 1025 系列（圖 4）在涉及更高電流時發揮作用。這些傳統的表面貼裝保險絲提供最高電流級別的保護。它們較高的熔斷積分也允許更高的接通電流。它們的工作溫度范圍為 -55 至 +125°C，因而適用于惡劣環境。

Eaton Bussmann 還提供用于面板或 PCB 安裝的保險絲支架，其中許多適用于 5mm 和 ?"。它們具有多種 IP 保護等級。

自恢復保險絲非常適用于不便于接觸的電路，特別是在需要持續可用或過電流常見的應用中。當過電流導致溫度升高時，這些 PTC 元件（正溫度系數）會增加電阻。一旦問題得到解決并且溫度再次下降時，電阻就會自動“重置”。 Littelfuse 提供了最多的 PTC 組件選擇，例如 PolySwitch 和 Poly-Fuse 系列。 Littelfuse 的納米 SMD 系列還具有特別小的尺寸，有助于節省空間和降低成本。憑借大量不同型號的選擇，它還提供了設計的多功能性。由于其高電壓范圍，它們還可以集成到新一代應用中。

不能受熱

運行期間組件的熱量排放對完美實現功能和其使用壽命構成了一定風險，這就是針對應用和特定安裝條件必須量身定制熱管理至關重要的原因。板級散熱器（引腳散熱器）是一種既定的冷卻 PCB 的方法，不僅承載功率半導體，而且承載控制器和信號處理器。由于它們直接安裝在相關組件上，因此可用于專門并有效地進行冷卻。 Fischer Elektronik 和 Assmann WSW 都是供應范圍最廣??的鋁或銅板級散熱器的供應商，可提供具有各種尺寸、外形和安裝機制的散熱器。

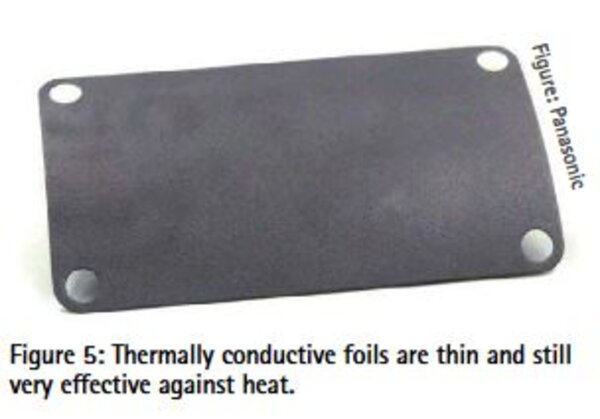

薄至 10μm 至 100μm 的導熱箔有助于節省更多空間（圖 5），并且還提供高達 1,950W/mK 的高導熱率。它們很容易切割成所需的尺寸，因而便于處理。市面上可供選擇的導熱箔通常來自 3M 和松下等供應商。

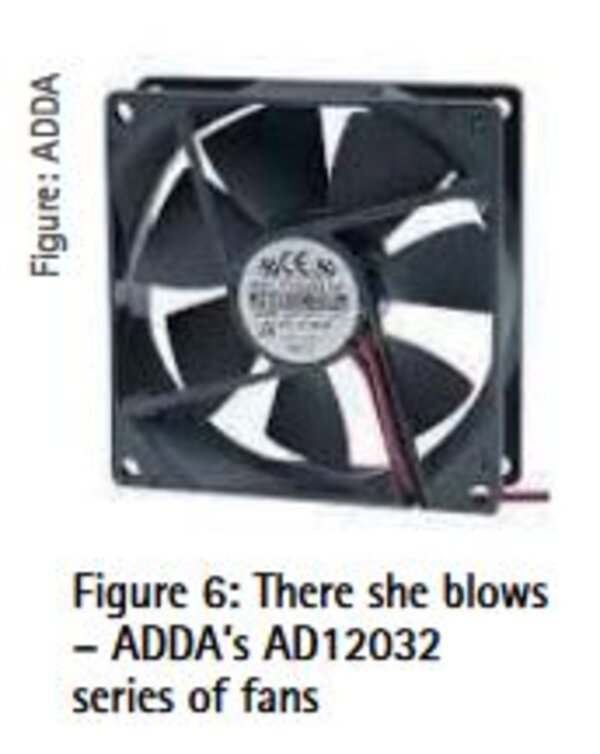

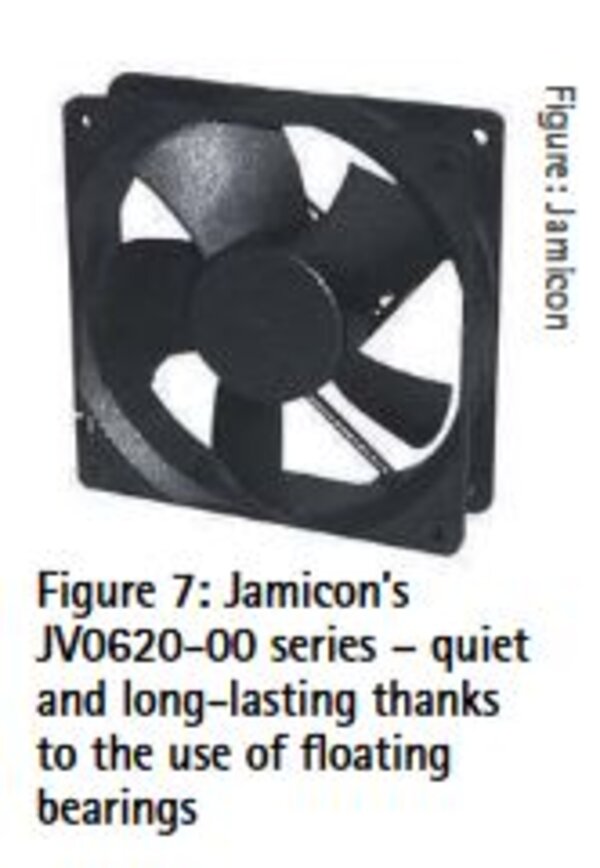

在產生大量熱量的地方，風扇是首選的冷卻方法。它們?cè)谛阅芎统杀痉矫娑純?yōu)于被動冷卻。如果著重于最大限度地提高氣流，則推薦使用 ADDA 的 AD12032（圖 6）。另一方面，如果噪聲水平是一個需要考慮的因素，例如在病房中使用的設備，則建議使用帶有浮動軸承的型號，例如 ADDA 的 AD12032 系列或 Jamicon 的 JV0620-00（圖 7）。 Jamicon 的雙滾珠軸承型號具有特別長的使用壽命。
