在這兩個關鍵應用中，AEC-Q安規電容AY1系列有助于電路中的EMI濾波。而MKP1848系列薄膜電容有助于過濾DC/DC轉換器中的紋波電壓和電流。
為何要在EV OBC解決方案中使用安規電容AY1系列 ?
汽車級交流線路陶瓷盤式安規電容器---AY1系列是業內此類器件中首款通過AEC-Q200認證的產品，適用于Class X1 (760 VAC) / Y1 (500 VAC)應用，符合IEC 60384-14.4標準。
該系列器件適用于電動 (EV)、混合動力 (HEV) 和插電式混合動力汽車 (PHEV)，特別適合用于板載充電器及DC/DC轉換器交流線路濾波，以及一次側/二次側耦合。器件能夠承受85 / 85 / 1000小時溫濕度偏壓測試，1000次-55 °C至+125 °C溫度循環，十次10 kV單極脈沖，滿足這些應用的高可靠性要求。
AY1系列電容器容量從470 pF到4700 pF，公差為± 20 %。器件由鍍銅陶瓷盤與直徑0.6 mm或0.8 mm鍍錫銅包鋼線組成，直引線間距10 mm或12.5 mm。器件符合RoHS和Vishay綠色標準，無鹵素，外殼采用阻燃環氧樹脂密封，達到UL 94 V-0耐火等級。
安規電容AY1系列
- AY1 – 1nF,2.2nF/4.7nF : 500Vac
- AY1102M37Y5UC63L0
- AY1222M47Y5UC63L0
- AY1472M65Y5UC63L0
為何要在OBC DC/DC應用中使用 MKP1848 系列 ?
- 符合AEC-Q200標準
- 極低 ESR(最低 @ 1.6 毫歐)
- 耐高濕度 (85%)
- 工作溫度高達 105°C 的耐高溫能力
- 使用壽命長，可達100000小時
- 全溫度范圍內各項電氣參數保持穩定

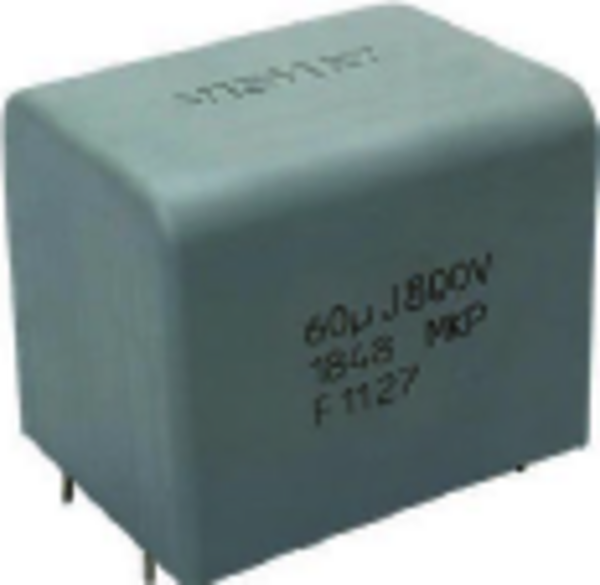

適用于DC/DC 轉換器的薄膜電容
- MKP1848530924K2
- MKP1848560094K2
- MKP1848550704K2
